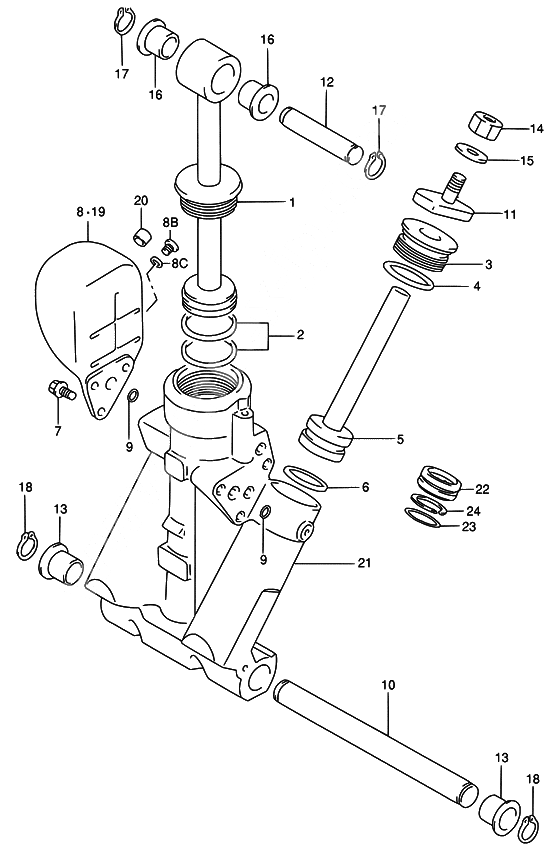

Trim cylinder для Suzuki DT60WML Y / DT60WQL Y / DT60WTL Y - 2000 года выпуска`
-
№АртикулНазвание
-
148401-95E00-000 Поршень
Piston assyПоршень
Piston assy -
248627-95E00-000 O ring setO ring set
-
348630-95E00-000 Головка цилиндра
Head, trim cylinderГоловка цилиндра
Head, trim cylinder -
448633-95E00-000 Комплект колец
O ring set, headКомплект колец
O ring set, head -
548601-95E00-000 Поршень и ручка
Piston & ram assyПоршень и ручка
Piston & ram assy -
648627-95E00-000 O ring setO ring set
-
748861-95E00-000 Болт резервуараБолт резервуара
-
8C09280-08014-000 O ring
O ring (d:1.5 id:8.5)FOR 48571-95E00O ring
O ring (d:1.5 id:8.5)FOR 48571-95E00 -
848571-95E00-000 Расширительный бачок
->8570-95E00Расширительный бачок
->8570-95E00 -
848570-95E01-000 Расширительный бачокРасширительный бачок
-
8B09248-10008-000 Заглушка дренажная 10X7
FOR 48571-95E00Заглушка дренажная 10X7
FOR 48571-95E00 -
948588-95E00-000 O ring setO ring set
-
1048121-95E00-000 Вал гидроподъемника
Shaft, tilt cylinder lowerВал гидроподъемника
Shaft, tilt cylinder lower -
1148311-94501-000 Прокладка цилиндра
Pad, trim cylinder ramПрокладка цилиндра
Pad, trim cylinder ram -
1248321-87D02-000 Вал гидроподъемника
Shaft, tilt cylinder upperВал гидроподъемника
Shaft, tilt cylinder upper -
1248321-87D03-000 Вал гидроподъемникаВал гидроподъемника
-
1348326-95E00-000 Втулка цилиндра
Bush, tilt cylinderВтулка цилиндра
Bush, tilt cylinder -
1409140-08016-000 ГайкаГайка
-
1409140-08023-XC0 ГайкаГайка
-
1509162-08007-000 Washer lock
Lock washerWasher lock
Lock washer -
1609306-17001-000 ВтулкаВтулка
-
1709380-17009-000 CirclipCirclip
-
1809380-22015-000 CirclipCirclip
-
1948570-95E00-000 Резервуар
MODEL:97~00Резервуар
MODEL:97~00 -
1948570-95E01-000 РезервуарРезервуар
-
2048572-95E00-000 Cap
MODEL:97~00Cap
MODEL:97~00 -
2148641-95E00-000 Протектор цилиндраПротектор цилиндра
-
2248650-94900-000 ПоршеньПоршень
-
2348405-87D00-000 Комплект колец
O ringКомплект колец
O ring -
2448615-95E00-000 Комплект колец поршневых PTT P
Ring set, pistonMODEL:00Комплект колец поршневых PTT P
Ring set, pistonMODEL:00 -
2448615-97E00-000 Комплект колец поршневых PTT PКомплект колец поршневых PTT P
