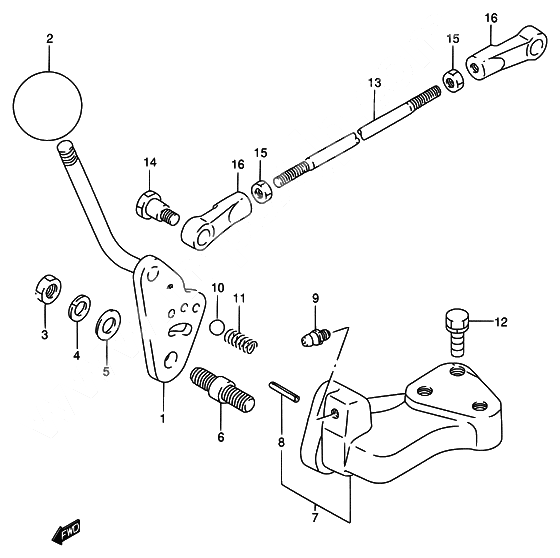

Engaging handle для Suzuki DT60WML Y / DT60WQL Y / DT60WTL Y - 2000 года выпуска`
-
№АртикулНазвание
-
121110-94702-000 Бендикс
Lever, clutchБендикс
Lever, clutch -
221116-95210-000 Рукоятка муфты
KnobРукоятка муфты
Knob -
309159-08059-000 Гайка
Nut, clutch leverГайка
Nut, clutch lever -
409162-08007-000 Washer lock
Lock washerWasher lock
Lock washer -
509160-08081-000 Шайба
Washer, clutch leverШайба
Washer, clutch lever -
621211-95212-000 Вал муфты
Shaft, clutch leverВал муфты
Shaft, clutch lever -
721150-95214-0ED Кронштейн сцепления
Bracket, clutch leverКронштейн сцепления
Bracket, clutch lever -
809205-05014-000 Pin
Pin, clutch lever (l:18)Pin
Pin, clutch lever (l:18) -
922511-99010-000 НиппельНиппель
-
922511-99011-000 НиппельНиппель
-
1009260-10005-000 Ball
Steel ballBall
Steel ball -
1109440-07021-000 Пружина
Spring, clutch notchПружина
Spring, clutch notch -
1209117-08037-000 Болт M8X16Болт M8X16
-
1209117-08109-000 Болт M8X16Болт M8X16
-
1323115-94720-000 Сустав муфты
Link, clutch leverСустав муфты
Link, clutch lever -
1409111-06064-000 Bolt
Bolt, clutch control armBolt
Bolt, clutch control arm -
1508310-00057-000 ГайкаГайка
-
1623312-95210-000 Соединение муфты
Connector, clutch linkСоединение муфты
Connector, clutch link
