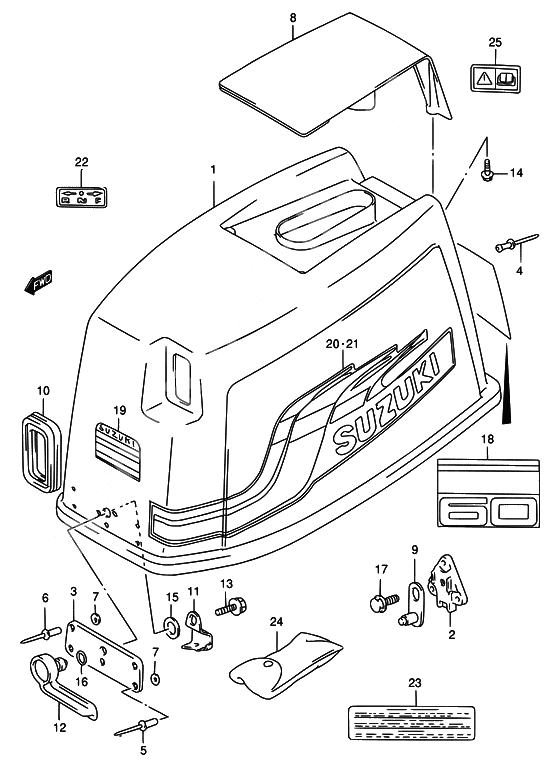

Engine cover для Suzuki DT60WML Y / DT60WQL Y / DT60WTL Y - 2000 года выпуска
-
№АртикулНазвание
-
161400-94Y30-0ED Капот (серый)Капот (серый)
-
261621-96303-000 Кронштейн соединения
Bracket, fastenerКронштейн соединения
Bracket, fastener -
361651-94701-000 Держатель
Holder, front hookДержатель
Holder, front hook -
409229-04025-000 Rivet
Rivet, fastenerRivet
Rivet, fastener -
509229-04026-000 Rivet
Rivet, holder lowerRivet
Rivet, holder lower -
609229-04027-000 Rivet
Rivet, holder upperRivet
Rivet, holder upper -
708322-01057-000 Шайба
Washer, front hook holderШайба
Washer, front hook holder -
861431-95501-0ED Крышка
Handle, tilt up (gray)Крышка
Handle, tilt up (gray) -
961610-94420-000 Защелка
Fastener, rearЗащелка
Fastener, rear -
1061622-94700-000 УплотнениеУплотнение
-
1161641-94700-000 Скоба передняяСкоба передняя
-
1261645-94701-0ED Рукоятка
Lever, front hookРукоятка
Lever, front hook -
1309118-06095-000 Bolt
Bolt (6.0x12)Bolt
Bolt (6.0x12) -
1402162-06167-000 BoltBolt
-
1401550-06167-000 BoltBolt
-
1509164-13005-000 ШайбаШайба
-
1609280-13005-000 O ring
O ring, front hook461138~O ring
O ring, front hook461138~ -
1702162-06127-000 BoltBolt
-
1861435-947E0-000 Маркировка эмблемаМаркировка эмблема
-
1961422-94710-000 Эмблема передняяЭмблема передняя
-
2061443-956A0-000 Наклейка на крышке двигателя
Stripe, stbdНаклейка на крышке двигателя
Stripe, stbd -
2161453-956A0-000 Наклейка на крышке двигателя
Stripe, portНаклейка на крышке двигателя
Stripe, port -
2221131-96003-000 Маркировка муфты
Mark, clutch shiftМаркировка муфты
Mark, clutch shift -
2221131-96010-000 Маркировка муфтыМаркировка муфты
-
2361458-95204-000 Маркировка предупреждающая
Mark, safety warningМаркировка предупреждающая
Mark, safety warning -
2409800-01001-000 КлючиКлючи
-
2569712-93E00-000 НаклейкаНаклейка
-
2569712-93E10-000 НаклейкаНаклейка
