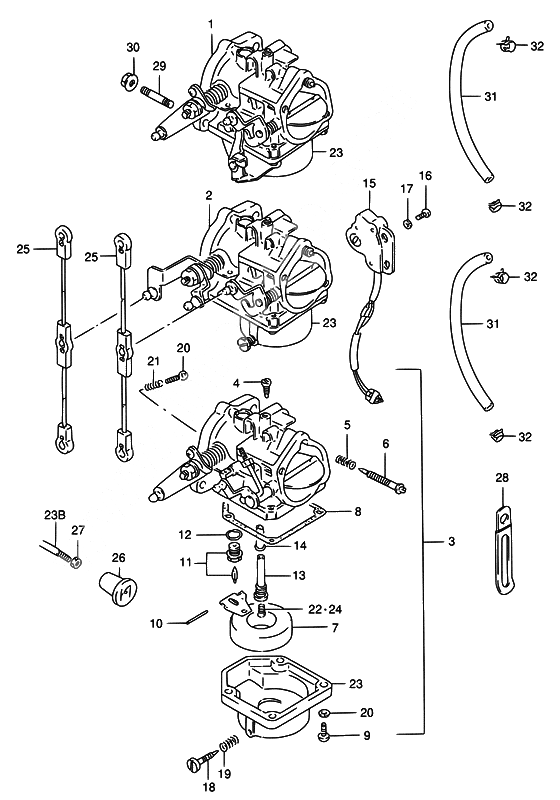

Carburetor assy для Suzuki DT60WML Y / DT60WQL Y / DT60WTL Y - 2000 года выпуска`
-
№АртикулНазвание
-
113201-947G0-000 Карбюратор, главный
Carburetor assy, topDT60WT,~MODEL:97Карбюратор, главный
Carburetor assy, topDT60WT,~MODEL:97 -
113201-947K0-000 Карбюратор верхний
DT60WT,MODEL:98~00Карбюратор верхний
DT60WT,MODEL:98~00 -
113201-947J1-000 Карбюратор верхний
DT60WM,WQКарбюратор верхний
DT60WM,WQ -
213202-947G1-000 Карбюратор, второй
Carburetor assy, 2ndDT60WT,~MODEL:97Карбюратор, второй
Carburetor assy, 2ndDT60WT,~MODEL:97 -
213202-947J2-000 Карбюратор, второй
Carburetor assy, 2ndDT60WM,WQКарбюратор, второй
Carburetor assy, 2ndDT60WM,WQ -
213202-947K0-000 Карбюратор, второй
DT60WT,MODEL:98~00Карбюратор, второй
DT60WT,MODEL:98~00 -
313203-947J3-000 Карбюратор, третий
DT60WM,WQ MODEL:97~00Карбюратор, третий
DT60WM,WQ MODEL:97~00 -
313203-947K0-000 Карбюратор, третий
DT60WT,MODEL:98~00Карбюратор, третий
DT60WT,MODEL:98~00 -
313203-947J2-000 Карбюратор, третий
DT60WM,WQКарбюратор, третий
DT60WM,WQ -
313203-947G0-000 Карбюратор, третий
Carburetor assy, 3rdDT60WT,~MODEL:97Карбюратор, третий
Carburetor assy, 3rdDT60WT,~MODEL:97 -
409492-80005-000 Жиклер (N101043
Jet, pilot (80)Жиклер (N101043
Jet, pilot (80) -
513271-93311-000 Пружина
Spring, air screwПружина
Spring, air screw -
613269-95210-000 Винт
AdjustorВинт
Adjustor -
713250-93012-000 ПоплавокПоплавок
-
813251-95220-000 Прокладка муфтыПрокладка муфты
-
913249-95520-000 Bolt
ScrewBolt
Screw -
1013254-93010-000 Штифт плавающийШтифт плавающий
-
1013254-98300-000 Штифт плавающийШтифт плавающий
-
1113370-28110-000 Клапан
Valve assy, needleКлапан
Valve assy, needle -
1213392-58600-000 Прокладка клапан игольчатый
Gasket, valve seatПрокладка клапан игольчатый
Gasket, valve seat -
1313236-94760-000 Main nozzle
Main nozzle, no.1Main nozzle
Main nozzle, no.1 -
1413237-94760-000 Main nozzle
Main nozzle, no.2Main nozzle
Main nozzle, no.2 -
1537810-95606-000 Датчик дроссельной заслонки
Sensor assy, throttle lever#2Датчик дроссельной заслонки
Sensor assy, throttle lever#2 -
1602112-04087-000 Винт 4X8Винт 4X8
-
1708321-01043-000 Пластина замкаПластина замка
-
1708321-0104A-000 Пластина замкаПластина замка
-
1813616-94500-000 Bolt drain
ScrewBolt drain
Screw -
1913271-93311-000 Пружина
Spring, air screwПружина
Spring, air screw -
2013534-95D00-000 Болт
#1Болт
#1 -
2113268-96111-000 Пружина
Spring, throttle screw#1Пружина
Spring, throttle screw#1 -
2209491-34007-000 Jet main
Jet, main (170)DT60WM,WQ DT60WT,MODEL:98~00 #1Jet main
Jet, main (170)DT60WM,WQ DT60WT,MODEL:98~00 #1 -
2209491-32013-000 Jet, main (#160)
DT60WT ~MODEL:97Jet, main (#160)
DT60WT ~MODEL:97 -
2209491-32012-000 Jet, main (#160)Jet, main (#160)
-
2209491-35008-000 Jet, main 175
DT60WM,WQ DT60WT,MODEL:98~00 #2,#3Jet, main 175
DT60WM,WQ DT60WT,MODEL:98~00 #2,#3 -
2313245-95210-000 Камера плавающая
Chamber assy, floatКамера плавающая
Chamber assy, float -
23B13561-947J0-000 Rod assy
DT60WM,WQ #3Rod assy
DT60WM,WQ #3 -
2409491-33004-000 M/j 165 (n10222
Jet, main (#165)OPT,M/j 165 (n10222
Jet, main (#165)OPT, -
2409491-32008-000 M/j 162.5 (n102
Jet, main (162.5)OPTM/j 162.5 (n102
Jet, main (162.5)OPT -
2409491-31007-000 M/j 157.5 (n102
Jet, main (157.5)OPTM/j 157.5 (n102
Jet, main (157.5)OPT -
2513510-94700-000 Штанга дросселя
Rod, throttle & chokeШтанга дросселя
Rod, throttle & choke -
2613631-93501-000 Рукоятка статераРукоятка статера
-
2709140-04007-000 ГайкаГайка
-
2809404-06432-000 Clamp (l:80)
Clamp (l:80)Clamp (l:80)
Clamp (l:80) -
2901411-08207-000 Болт
Stud boltБолт
Stud bolt -
2901411-0820A-000 БолтБолт
-
3008316-10087-000 Nut (chrome)Nut (chrome)
-
3109352-50903-600 Шланг 5X9X600
L:600->35Шланг 5X9X600
L:600->35 -
3209401-08411-000 ClipClip
-
3313910-94400-000 Комплект для карбюратора 40/65/8
Repair kit, carburetorOPT,NOT SHOWNКомплект для карбюратора 40/65/8
Repair kit, carburetorOPT,NOT SHOWN
