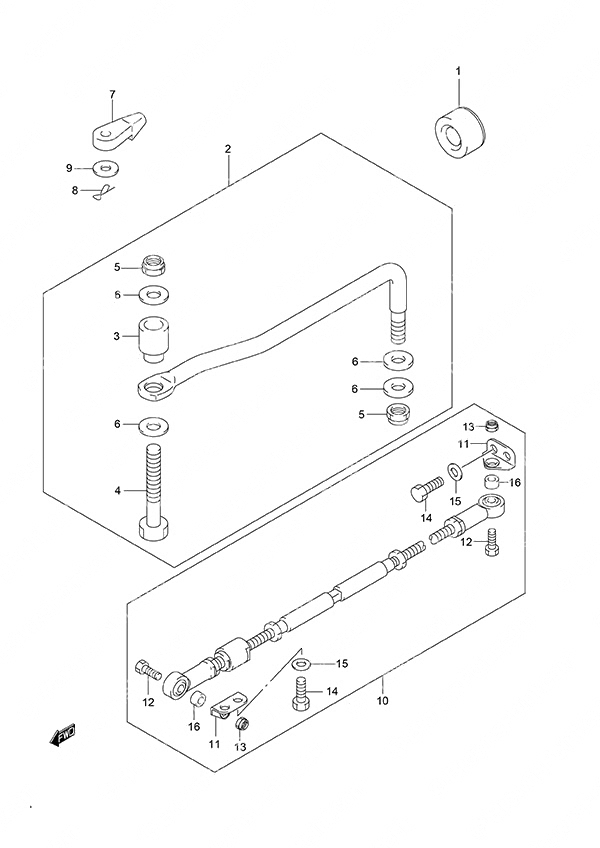

Fig. 85 - Drag Link для Suzuki DF 140A - 2014 года выпуска`
-
№АртикулНазвание
-
141161-94400-000 Steering Cable SealSteering Cable Seal
-
267701-90J01-000 Drag Link AssemblyDrag Link Assembly
-
367721-99E00-000 • Drag Link Spacer• Drag Link Spacer
-
467725-99E00-000 • Drag Link Bolt• Drag Link Bolt
-
567726-99E00-000 • Lock Nut• Lock Nut
-
667728-99E00-000 • Washer• Washer
-
767467-89J01-000 Cable ConnectorCable Connector
-
809385-06012-000 ClipClip
-
909160-06055-000 Washer (7x12x1.0)Washer (7x12x1.0)
-
1067600-90J00-000 Tie Rod Kit (NLA)
OptionalTie Rod Kit (NLA)
Optional -
1167631-90J00-000 • Tie Rod Bracket
Optional• Tie Rod Bracket
Optional -
1267725-99E10-000 • Drag Link Bolt
Optional• Drag Link Bolt
Optional -
1367726-99E00-000 • Lock Nut
Optional• Lock Nut
Optional -
1409100-12081-000 • Bolt (12x25)
Optional• Bolt (12x25)
Optional -
1509160-12066-000 • Washer (12.5x22x2.5)
Optional• Washer (12.5x22x2.5)
Optional -
1609180-09022-000 • Tie Rod Spacer (NLA)
Optional• Tie Rod Spacer (NLA)
Optional
