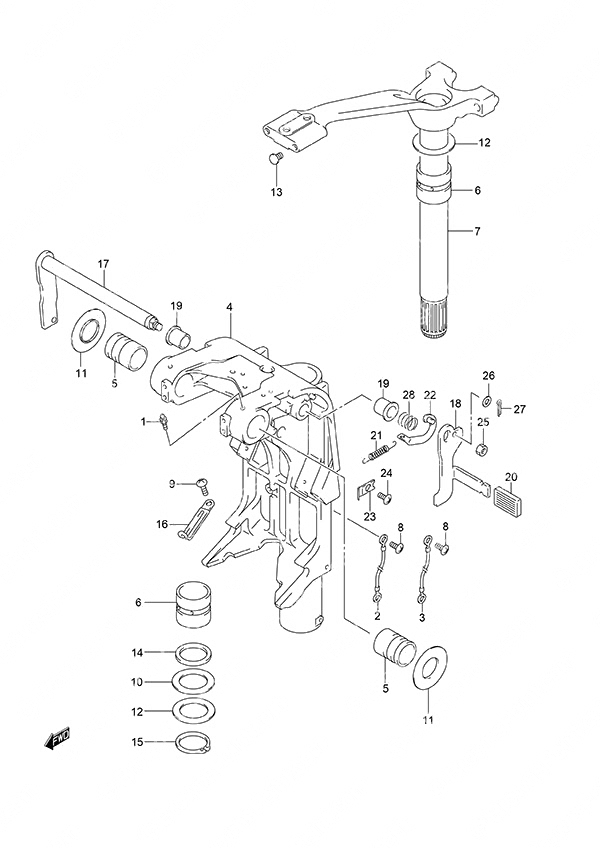

Fig. 59 - Swivel Bracket для Suzuki DF 140A - 2014 года выпуска`
-
№АртикулНазвание
-
122511-99011-000 Grease NippleGrease Nipple
-
236894-95201-000 Wire Lead (L:165)
Clamp to SwivelWire Lead (L:165)
Clamp to Swivel -
336894-87D00-000 Wire Lead (L:195)
Swivel to Mount BracketWire Lead (L:195)
Swivel to Mount Bracket -
4-143111-92J80-0EP Swivel Bracket (L)
Type: LSwivel Bracket (L)
Type: L -
4-243111-92J90-0EP Swivel Bracket (X)
Type: XSwivel Bracket (X)
Type: X -
543211-93J11-000 Clamp Shaft Swivel BushingClamp Shaft Swivel Bushing
-
643711-97E11-000 Steering BushingSteering Bushing
-
7-143750-90J61-0EP Steering Bracket (L)
Type: LSteering Bracket (L)
Type: L -
7-243750-90J71-0EP Steering Bracket (X)
Type: XSteering Bracket (X)
Type: X -
809125-05050-000 Screw (5x8)Screw (5x8)
-
909125-06063-000 Screw (6x10)Screw (6x10)
-
1009160-39001-000 Washer (39.5x64x1.0)Washer (39.5x64x1.0)
-
1109169-28003-000 Washer (26.2x52x1)Washer (26.2x52x1)
-
1209181-39001-000 Shim (39.5x64x0.3)Shim (39.5x64x0.3)
-
1309250-10001-000 PlugPlug
-
1409282-39001-000 Oil Seal (38x51x5)Oil Seal (38x51x5)
-
1509380-38003-000 CirclipCirclip
-
1629404-93J11-000 Clamp (L:65)Clamp (L:65)
-
1741220-95E13-000 Starboard Tilt Lock LeverStarboard Tilt Lock Lever
-
1841221-95E40-000 Port Tilt Lock LeverPort Tilt Lock Lever
-
1941224-95E01-000 Tilt Stopper Rod BushingTilt Stopper Rod Bushing
-
2041225-94400-000 Tilt Lock Arm RubberTilt Lock Arm Rubber
-
2141228-90J00-000 Tilt Lock SpringTilt Lock Spring
-
2241230-95E00-000 Tilt Lock Lever LinkTilt Lock Lever Link
-
2341233-95E10-000 Tilt Lock Spring BracketTilt Lock Spring Bracket
-
2409125-06063-000 Screw (6x10)Screw (6x10)
-
2509140-10032-000 NutNut
-
2609160-06082-000 Washer (6.5x13x1.0)Washer (6.5x13x1.0)
-
2709204-01006-000 Cotter PinCotter Pin
-
2809440-19028-000 SpringSpring
