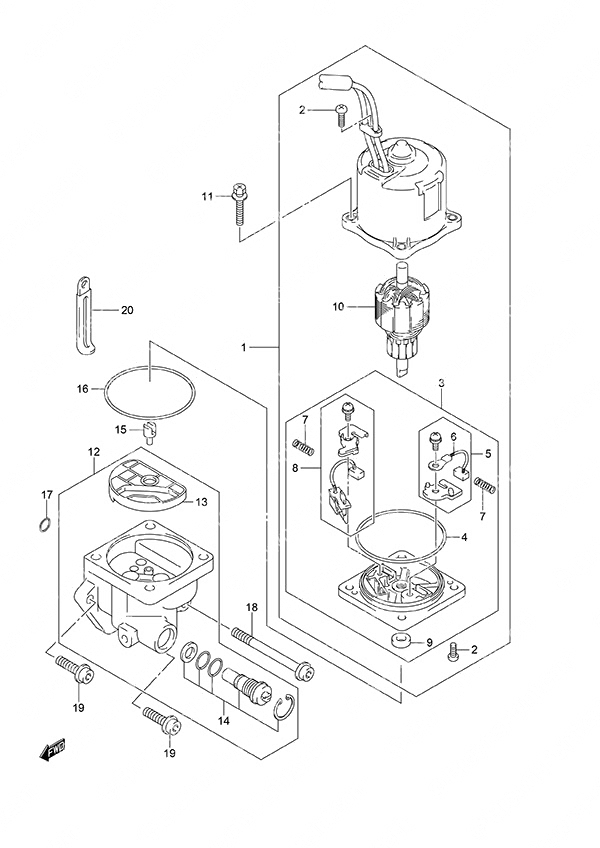

Fig. 69 - PTT Motor для Suzuki DF 140A - 2014 года выпуска`
-
№АртикулНазвание
-
138100-96J12-000 PTT Motor AssemblyPTT Motor Assembly
-
231111-94900-000 • Yoke Screw• Yoke Screw
-
331173-94920-000 • Brush Holder Assembly• Brush Holder Assembly
-
431123-94910-000 •• O-Ring•• O-Ring
-
531133-90J10-000 •• Brush Assembly•• Brush Assembly
-
631133-94910-000 •• • Brush•• • Brush
-
731135-94900-000 •• Spring•• Spring
-
831136-90J20-000 •• Breaker Assembly•• Breaker Assembly
-
933799-97E00-000 •• Oil Seal•• Oil Seal
-
1031311-94900-000 • Armature (NLA)• Armature (NLA)
-
1131281-92J10-000 Through BoltThrough Bolt
-
1248502-96J05-000 PTT Pump AssemblyPTT Pump Assembly
-
1348582-95E01-000 • Filter• Filter
-
1448864-96J10-000 • Manual Valve Set• Manual Valve Set
-
1548583-95E00-000 Drive JointDrive Joint
-
1648585-95E00-000 O-RingO-Ring
-
1748588-94900-000 O-Ring (Pack of 6)O-Ring (Pack of 6)
-
1848862-92J20-000 Pump Bolt No. 1Pump Bolt No. 1
-
1948862-92J30-000 Pump Bolt No. 2Pump Bolt No. 2
-
2029404-93J11-000 Clamp (L:65)Clamp (L:65)
