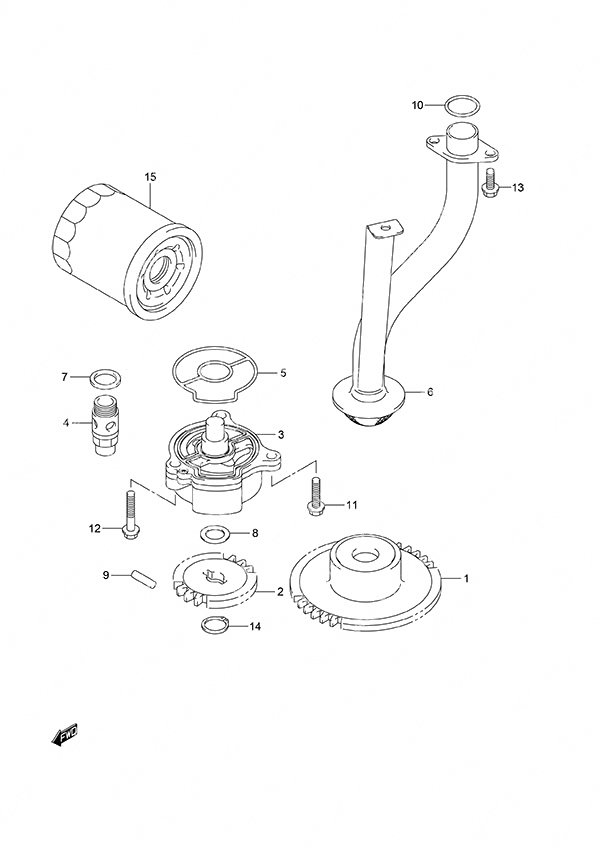

Fig. 19 - Oil Pump для Suzuki DF 140A - 2014 года выпуска`
![](/wa-data/public/shop/sheme/suzuki/outboard/ecde0568-7644-4346-b71a-c311fc4dbee1.png)
-
№АртикулНазвание
-
112632-92J12-000 Oil Pump Drive GearOil Pump Drive Gear
-
216113-92J11-000 Oil Pump Driven GearOil Pump Driven Gear
-
316400-90J00-000 Oil Pump AssemblyOil Pump Assembly
-
416440-99E00-000 Oil Relief ValveOil Relief Valve
-
516451-90J00-000 Oil Pump O-RingOil Pump O-Ring
-
616520-90J00-000 Oil Pump StrainerOil Pump Strainer
-
709168-16002-000 Gasket (16x22x2.0)Gasket (16x22x2.0)
-
809181-12158-000 Washer (12x20x0.5)Washer (12x20x0.5)
-
909261-05006-000 Pin (5x18)Pin (5x18)
-
1009280-22020-000 O-RingO-Ring
-
1101547-06257-000 Bolt (6x25)Bolt (6x25)
-
1201547-06357-000 Bolt (6x35)Bolt (6x35)
-
1301550-0616A-000 BoltBolt
-
1408331-3112A-000 CirclipCirclip
-
1516510-61A31-000 Oil FilterOil Filter
