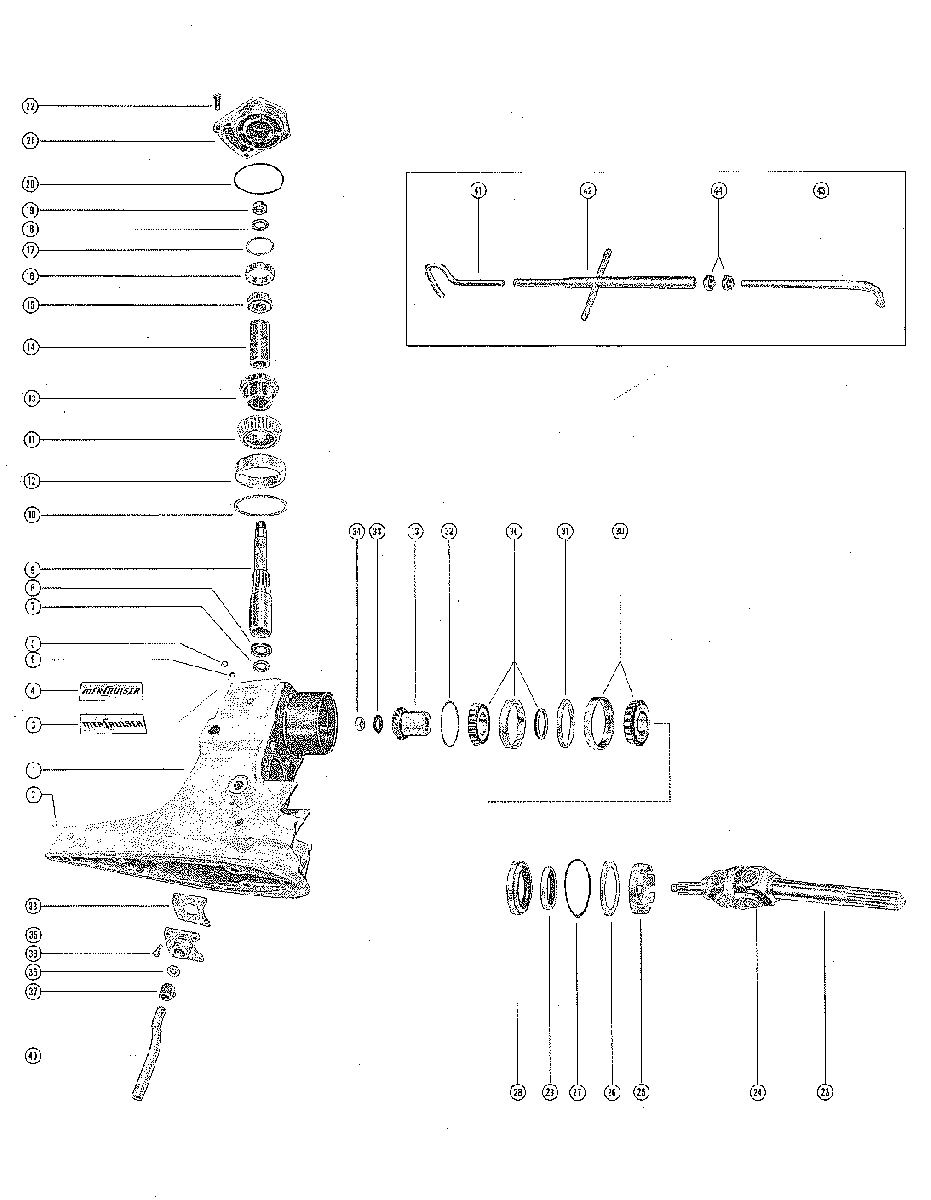

DRIVE SHAFT HOUSING ASSEMBLY AND GEAR ASSEMBLY для Mercruiser - IA/IB/IC 1964 1684188 THRU 1777798
-
№АртикулНазвание
-
11547-2411A17 DRIVE SHAFT HOUSING ASSEMBLY
SEE PAGE 7 FOR PARTS BREAKDOWNDRIVE SHAFT HOUSING ASSEMBLY
SEE PAGE 7 FOR PARTS BREAKDOWN -
219-29850 PLUG, TRIM TAB HOLE-DRIVE SHAFT HOUSINGPLUG, TRIM TAB HOLE-DRIVE SHAFT HOUSING
-
337-56480A1 DECAL, DRIVE SHAFT HOUSING - PORTDECAL, DRIVE SHAFT HOUSING - PORT
-
437-56480A1 DECAL, DRIVE SHAFT HOUSING - STARBOARDDECAL, DRIVE SHAFT HOUSING - STARBOARD
-
510-79953Q04 SCREW, DRIVE SHAFT HOUSING GREASE FILLER AND VENT HOLESCREW, DRIVE SHAFT HOUSING GREASE FILLER AND VENT HOLE
-
612-191833 WASHER, DRIVE SHAFT HOUSING GREASE FILLER AND VENT HOLE SCREWASHER, DRIVE SHAFT HOUSING GREASE FILLER AND VENT HOLE SCRE
-
726-965031 OIL SEAL, DRIVE SHAFT HOUSING - LOWER
SEE NOTEOIL SEAL, DRIVE SHAFT HOUSING - LOWER
SEE NOTE -
826-32511 OIL SEAL, GEAR CHAMBER -DRIVE SHAFT HOUSINGOIL SEAL, GEAR CHAMBER -DRIVE SHAFT HOUSING
-
945-32583 DRIVE SHAFT, UPPERDRIVE SHAFT, UPPER
-
1015-36178A02 SHIM, BEARING CUP TO DRIVE SHAFT HOUSING (.002-3-5-10-15)SHIM, BEARING CUP TO DRIVE SHAFT HOUSING (.002-3-5-10-15)
-
1131-35990A1 TAPERED ROLLER BEARING ASSEMBLY, PINION GEARTAPERED ROLLER BEARING ASSEMBLY, PINION GEAR
-
1231-35991 CUP, TAPERED ROLLER BEARINGCUP, TAPERED ROLLER BEARING
-
1343-36342A1 GEAR ASSEMBLY, COMPLETE - MERCRUISER IA (21-23 GEAR RATIO)GEAR ASSEMBLY, COMPLETE - MERCRUISER IA (21-23 GEAR RATIO)
-
1343-36219A1 GEAR ASSEMBLY, COMPLETE - MERCRUISER IB (20-24 GEAR RATIO)GEAR ASSEMBLY, COMPLETE - MERCRUISER IB (20-24 GEAR RATIO)
-
1343-35994A2 GEAR AASEMBLY, COMPLETE - MERCRUISER IC (24-24 GEAR RATIO)GEAR AASEMBLY, COMPLETE - MERCRUISER IC (24-24 GEAR RATIO)
-
1423-32591 SPACER, UPPER DRIVE SHAFTSPACER, UPPER DRIVE SHAFT
-
1531-32575T1 TAPERED ROLLER BEARING ASSEMBLY, UPPER DRIVE SHAFTTAPERED ROLLER BEARING ASSEMBLY, UPPER DRIVE SHAFT
-
1631-32576 CUP, TAPERED ROLLER BEARINGCUP, TAPERED ROLLER BEARING
-
1715-32563A1 SHIM, BEARING CUP TO TOP COVER (.002-3-5-10-25)SHIM, BEARING CUP TO TOP COVER (.002-3-5-10-25)
-
1812-32506 WASHER, GEAR AND BEARING TO UPPER DRIVE SHAFTWASHER, GEAR AND BEARING TO UPPER DRIVE SHAFT
-
1911-22339 NUT, GEAR AND BEARING TO UPPER DRIVE SHAFTNUT, GEAR AND BEARING TO UPPER DRIVE SHAFT
-
2025-32546 "O" RING, TOP COVER SEALING"O" RING, TOP COVER SEALING
-
2132491A1 COVER, TOP - DRIVE SHAFT HOUSINGCOVER, TOP - DRIVE SHAFT HOUSING
-
2210-90073 SCREW, TOP COVER TO DRIVE SHAFT HOUSINGSCREW, TOP COVER TO DRIVE SHAFT HOUSING
-
2358858A1 UNIVERSAL JOINT ASSEMBLYUNIVERSAL JOINT ASSEMBLY
-
2475832T1 CROSS AND BEARING ASSEMBLY, UNIVERSAL JOINTCROSS AND BEARING ASSEMBLY, UNIVERSAL JOINT
-
2446020T02 YOKE, UNIVERSAL JOINT - GEAR END (SHORT)YOKE, UNIVERSAL JOINT - GEAR END (SHORT)
-
24393831 SOCKET, CENTER - UNIVERSAL JOINTSOCKET, CENTER - UNIVERSAL JOINT
-
2439385A1 YOKE ASSEMBLY - UNIVERSAL JOINT - COUPLING END (LONG)YOKE ASSEMBLY - UNIVERSAL JOINT - COUPLING END (LONG)
-
2425-25439 "O" RING, UNIVERSAL JOINT"O" RING, UNIVERSAL JOINT
-
258168112 RETAINER, TAPERED ROLLER BEARING - UNIVERSAL JOINTRETAINER, TAPERED ROLLER BEARING - UNIVERSAL JOINT
-
2635983 RING, ROLLER BEARING RETAINER TO OIL SEAL CARRIERRING, ROLLER BEARING RETAINER TO OIL SEAL CARRIER
-
2725-70937 "O" RING, OIL SEAL CARRIER"O" RING, OIL SEAL CARRIER
-
2866081A2 CARRIER ASSEMBLY, OIL SEALCARRIER ASSEMBLY, OIL SEAL
-
2926-823894 OIL SEAL, CARRIEROIL SEAL, CARRIER
-
3031-35988A12 TAPERED ROLLER BEARING ASSEMBLY, DRIVE GEARTAPERED ROLLER BEARING ASSEMBLY, DRIVE GEAR
-
3123-35985 SPACER, DRIVE GEAR ROLLER BEARING CUPSSPACER, DRIVE GEAR ROLLER BEARING CUPS
-
3215-35980A1 SHIM,BEARING CUP TO DRIVE SHAFT HOUSING(.002-3-5-10-25)SHIM,BEARING CUP TO DRIVE SHAFT HOUSING(.002-3-5-10-25)
-
3312-35981 WASHER, DRIVE GEAR TO UNIVERSAL JOINT NUTWASHER, DRIVE GEAR TO UNIVERSAL JOINT NUT
-
3411-22339 NUT, DRIVE GEAR TO UNIVERSAL JOINTNUT, DRIVE GEAR TO UNIVERSAL JOINT
-
3542724A3 COVER ASSEMBLY, WATER POCKET - DRIVE SHAFT HOUSINGCOVER ASSEMBLY, WATER POCKET - DRIVE SHAFT HOUSING
-
3612-36446 WASHER, WATER POCKET COVERWASHER, WATER POCKET COVER
-
3726-36557 SEAL, RUBBER- WATER POCKET COVERSEAL, RUBBER- WATER POCKET COVER
-
3827-32569 GASKET,WATER POCKET COVERGASKET,WATER POCKET COVER
-
3910-28636 SCREW, WATER POCKET COVER TO DRIVE SHAFT HOUSINGSCREW, WATER POCKET COVER TO DRIVE SHAFT HOUSING
-
4032-32587 TUBE, WATER - WATERPOCKET COVERTUBE, WATER - WATERPOCKET COVER
-
--32657A2 TURNBUCKLE ASSEMBLY,COMPLETE
NOT USED WITH FULL POWER TILTTURNBUCKLE ASSEMBLY,COMPLETE
NOT USED WITH FULL POWER TILT -
4132650 HOOK, TURNBUCKLE - (DRIVE SHAFT HOUSING)
NOT USED WITH FULL POWER TILTHOOK, TURNBUCKLE - (DRIVE SHAFT HOUSING)
NOT USED WITH FULL POWER TILT -
4232657A1 TURNBUCKLE ASSEMBLY - UPPER AND LOWER HOOKS
NOT USED WITH FULL POWER TILTTURNBUCKLE ASSEMBLY - UPPER AND LOWER HOOKS
NOT USED WITH FULL POWER TILT -
4332656 HOOK, TURNBUCKLE - UPPER (GIMBAL HOUSING)
NOT USED WITH FULL POWER TILTHOOK, TURNBUCKLE - UPPER (GIMBAL HOUSING)
NOT USED WITH FULL POWER TILT -
4411-21612 NUT, TURNBUCKLE - UPPER HOOK
NOT USED WITH FULL POWER TILTNUT, TURNBUCKLE - UPPER HOOK
NOT USED WITH FULL POWER TILT -
--37-33737 DECAL, NAME PLATE - BOATDECAL, NAME PLATE - BOAT
