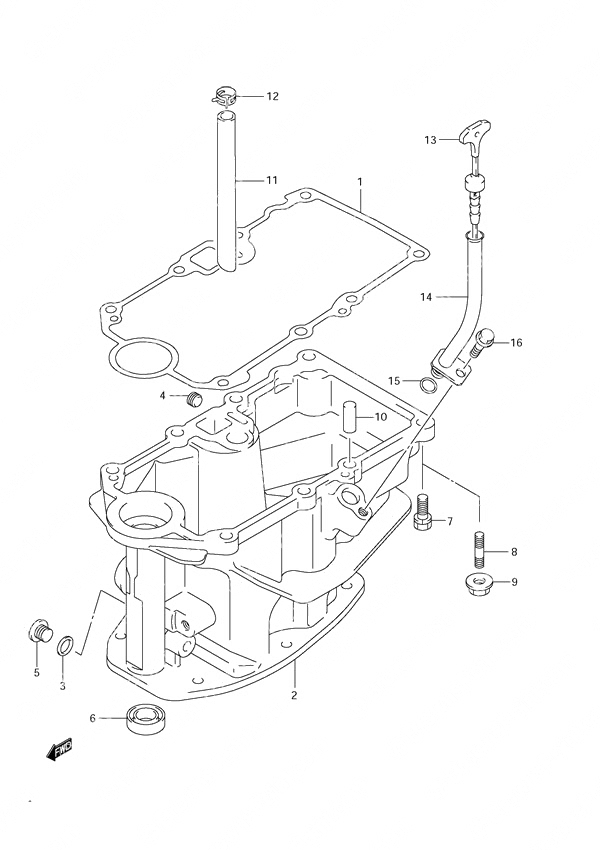

Fig. 24 - Oil Pan для Suzuki DF 9.9 - 2012 года выпуска`
-
№АртикулНазвание
-
111489-93E11-000 Oil Pan GasketOil Pan Gasket
-
211500-94J00-0EP Oil Pan Assembly (NLA)Oil Pan Assembly (NLA)
-
309168-12017-000 Gasket (12x17x1)Gasket (12x17x1)
-
409246-06002-000 Plug (NLA)Plug (NLA)
-
509248-12009-000 Oil Drain PlugOil Drain Plug
-
609282-12L04-000 Oil Seal (12x25x7)Oil Seal (12x25x7)
-
701560-08307-000 BoltBolt
-
801421-08257-000 Stud BoltStud Bolt
-
908316-10087-000 NutNut
-
1004221-06129-000 Pin (6x12)Pin (6x12)
-
1116515-94J00-000 Oil Hose (NLA)Oil Hose (NLA)
-
1209401-12413-000 ClipClip
-
1316910-94J00-000 Oil Level GaugeOil Level Gauge
-
1416930-94J00-000 Oil Level Gauge Guide (NLA)Oil Level Gauge Guide (NLA)
-
1509280-09008-000 O-RingO-Ring
-
1601550-06127-000 Bolt (6x12)Bolt (6x12)
