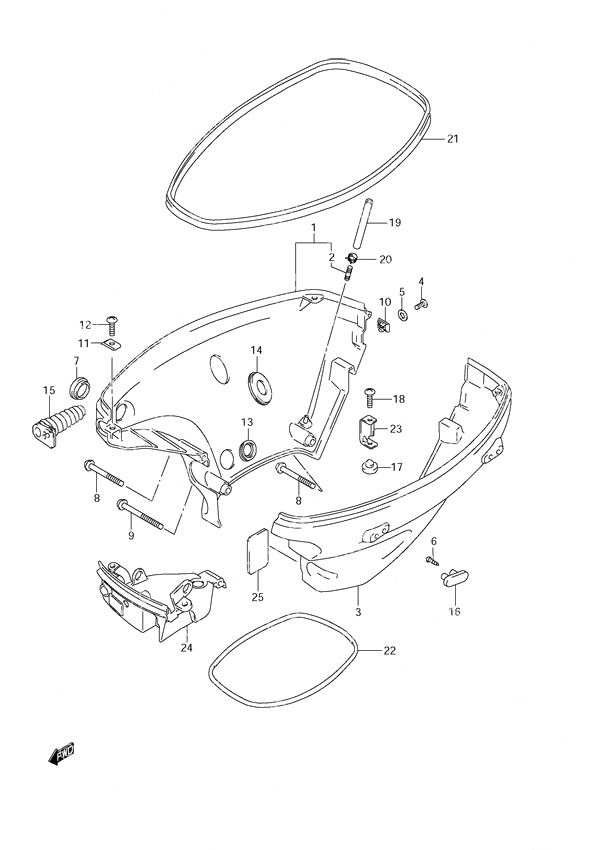

Fig. 62 - Side Cover для Suzuki DF 9.9 - 2012 года выпуска`
![](/wa-data/public/shop/sheme/suzuki/outboard/756342ee-b3b1-410c-ba3f-c8f42d30a8d1.png)
-
№АртикулНазвание
-
161810-94J00-0EP Starboard Side CoverStarboard Side Cover
-
261155-94500-000 • Water Inspection Tube• Water Inspection Tube
-
361821-94JB0-0EP Port Side CoverPort Side Cover
-
409125-06067-000 Screw (6x16)Screw (6x16)
-
509160-06082-000 Washer (6.5x13x1.0)Washer (6.5x13x1.0)
-
603542-05169-000 ScrewScrew
-
709250-26003-000 Clutch Hole PlugClutch Hole Plug
-
809136-06137-000 Screw (6x55)Screw (6x55)
-
909136-06138-000 Screw (6x75)Screw (6x75)
-
1061825-94J00-000 Side Cover NutSide Cover Nut
-
1109148-06017-000 NutNut
-
1202142-06167-000 Cross Screw (6x16)Cross Screw (6x16)
-
1361115-93E00-000 Side Cover Drain SealSide Cover Drain Seal
-
1461124-93E00-000 Side Cover PlugSide Cover Plug
-
15-167331-94JB0-000 Side Cover Grommet
w/Remote ControlSide Cover Grommet
w/Remote Control -
15-267331-94JA0-000 Side Cover Grommet (NLA)
Non-Remote ControlSide Cover Grommet (NLA)
Non-Remote Control -
1661851-93E10-000 Engine Cover ProtectorEngine Cover Protector
-
1761151-91J11-000 CushionCushion
-
1802142-06167-000 Cross Screw (6x16)Cross Screw (6x16)
-
1915211-91J00-180 Hose (NLA)Hose (NLA)
-
2009401-08413-000 ClipClip
-
2161112-93930-000 Lower Engine Cover RubberLower Engine Cover Rubber
-
2261134-93E00-000 Side Cover SealSide Cover Seal
-
2361827-94J00-000 Side Cover Holder (NLA)Side Cover Holder (NLA)
-
2461831-94J30-0EP Instrument Panel (NLA)Instrument Panel (NLA)
-
2561814-94JL0-000 Side Cover ProtectorSide Cover Protector
