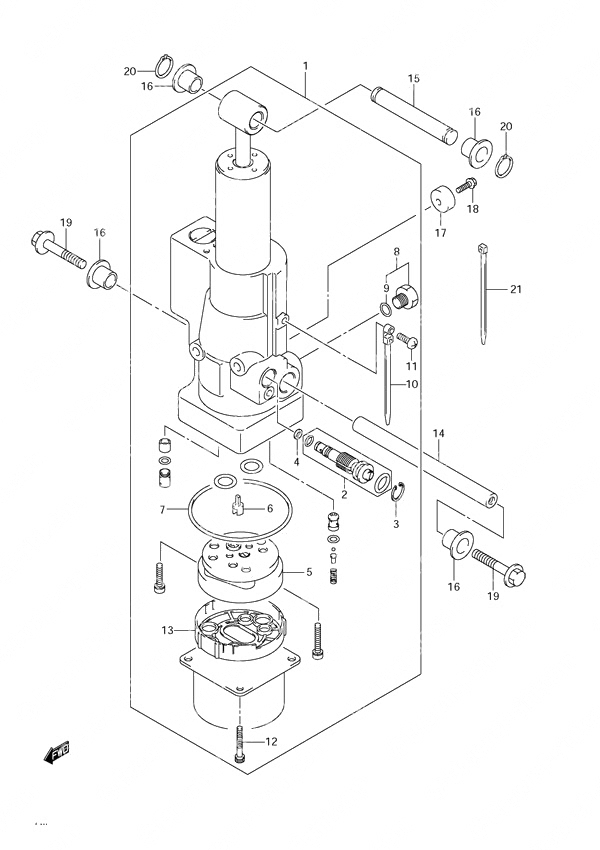

Fig. 52 - Trim Cylinder для Suzuki DF 9.9 - 2012 года выпуска`
-
№АртикулНазвание
-
148000-94JB0-000 Power Tilt AssemblyPower Tilt Assembly
-
248864-94J00-000 • Manual Valve Set (NLA)• Manual Valve Set (NLA)
-
348681-97E00-000 • Circlip• Circlip
-
448553-97E00-000 • Seal Washer• Seal Washer
-
548510-94600-000 • Gear Pump Assembly (NLA)• Gear Pump Assembly (NLA)
-
648583-95E00-000 • Drive Joint• Drive Joint
-
731123-89J10-000 • O-Ring• O-Ring
-
848572-94J00-000 • Cap (NLA)• Cap (NLA)
-
948664-87D00-000 •• O-Ring•• O-Ring
-
1031193-94J00-000 • Band (NLA)• Band (NLA)
-
1131192-94J00-000 • Screw (NLA)• Screw (NLA)
-
1231281-94J00-000 • Through Bolt (NLA)• Through Bolt (NLA)
-
1348582-97E00-000 • Pump Filter (NLA)• Pump Filter (NLA)
-
1448121-94JA0-000 Lower Tilt Cylinder Shaft (NLA)Lower Tilt Cylinder Shaft (NLA)
-
1548321-97E01-000 Upper Tilt Cylinder ShaftUpper Tilt Cylinder Shaft
-
1648325-97E00-000 Tilt Cylinder Upper BushingTilt Cylinder Upper Bushing
-
1755321-87J01-000 Aluminum AnodeAluminum Anode
-
1809103-06281-000 Bolt (6x14)Bolt (6x14)
-
1909116-08122-000 Bolt (8x30)Bolt (8x30)
-
2009380-12002-000 Snap RingSnap Ring
-
2109407-14407-000 Clamp (L:145)Clamp (L:145)
