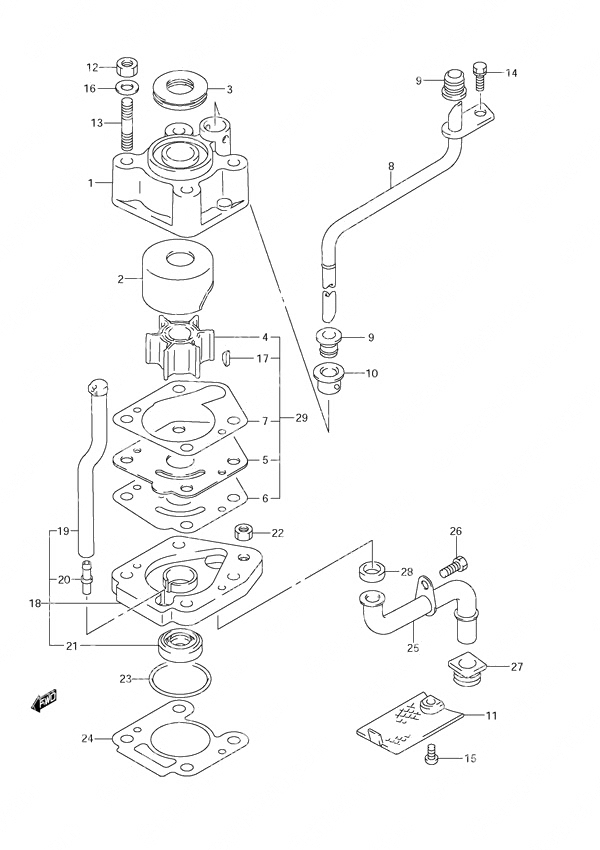

Fig. 15 - Water Pump для Suzuki DF 9.9 - 2012 года выпуска`
-
№АртикулНазвание
-
117411-94J00-000 Water Pump CaseWater Pump Case
-
217413-94J00-000 Water Pump Case SleeveWater Pump Case Sleeve
-
317417-93911-000 Water Pump Case GrommetWater Pump Case Grommet
-
417461-939M0-000 Water Pump ImpellerWater Pump Impeller
-
517471-93902-000 Water Pump PlateWater Pump Plate
-
617472-93911-000 Water Pump Plate GasketWater Pump Plate Gasket
-
717473-94J00-000 Water Pump Case GasketWater Pump Case Gasket
-
8-117560-94J21-000 Water Tube (L) (NLA)
w/Transom (L)Water Tube (L) (NLA)
w/Transom (L) -
8-217560-94JA1-000 Water Tube (X) (NLA)
w/Transom (X)Water Tube (X) (NLA)
w/Transom (X) -
917563-94J00-000 Water Tube GrommetWater Tube Grommet
-
1017564-93901-000 Water Pump BushingWater Pump Bushing
-
1117631-92D01-000 Water FilterWater Filter
-
1229141-93J00-000 Nut (6mm)Nut (6mm)
-
1309108-06101-000 Stud Bolt (6x57)Stud Bolt (6x57)
-
1409116-06094-000 Bolt (6x15)Bolt (6x15)
-
1509125-06063-000 Screw (6x10)Screw (6x10)
-
1609160-06082-000 Washer (6.5x13x1.0)Washer (6.5x13x1.0)
-
1709420-03009-000 KeyKey
-
1817450-94J11-000 Water Inlet HousingWater Inlet Housing
-
1917453-93901-000 • Water Inlet Drain• Water Inlet Drain
-
2017454-94J00-000 • Water Inlet Drain Union• Water Inlet Drain Union
-
2109289-12003-000 • Oil Seal• Oil Seal
-
2229141-93J00-000 Nut (6mm)Nut (6mm)
-
2359291-94J10-000 O-RingO-Ring
-
2417452-94J00-000 Water Inlet GasketWater Inlet Gasket
-
2517520-94J01-000 Water Inlet TubeWater Inlet Tube
-
2609100-06106-000 Bolt (6x9)Bolt (6x9)
-
2759317-94J00-000 Water Inlet GrommetWater Inlet Grommet
-
2859317-94J10-000 Water Inlet GrommetWater Inlet Grommet
-
2917400-94J00-000 Water Pump Repair Kit
OptionalWater Pump Repair Kit
Optional
