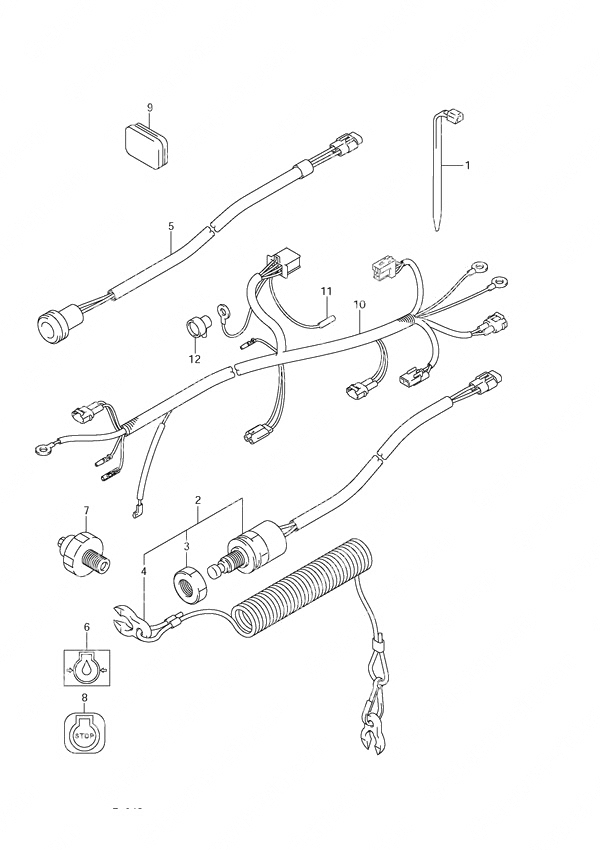

Fig. 43 - Electrical для Suzuki DF 15 - 2012 года выпуска`
-
№АртикулНазвание
-
109407-11401-000 Clamp (L:95)
w/Manual StarterClamp (L:95)
w/Manual Starter -
237830-94J11-000 Emergency Switch AssemblyEmergency Switch Assembly
-
337823-92E02-000 • Stop Switch Lanyard• Stop Switch Lanyard
-
437826-92E00-000 • Nut• Nut
-
536360-94J00-000 Oil Indicator LightOil Indicator Light
-
636367-93E00-019 Oil Level Label (NLA)Oil Level Label (NLA)
-
737820-93E11-000 Oil Pressure SwitchOil Pressure Switch
-
837835-91J00-YAY Stop LabelStop Label
-
939669-94400-000 Lower Cover Plug
w/Manual StarterLower Cover Plug
w/Manual Starter -
10-136610-94J10-000 Wire Harness Assembly
w/Electric StarterWire Harness Assembly
w/Electric Starter -
10-236610-94J00-000 Wire Harness Assembly
w/Manual StarterWire Harness Assembly
w/Manual Starter -
1136615-96300-000 • Resin Terminal• Resin Terminal
-
1236618-43410-000 • Oil Pressure Switch Cap (NLA)• Oil Pressure Switch Cap (NLA)
