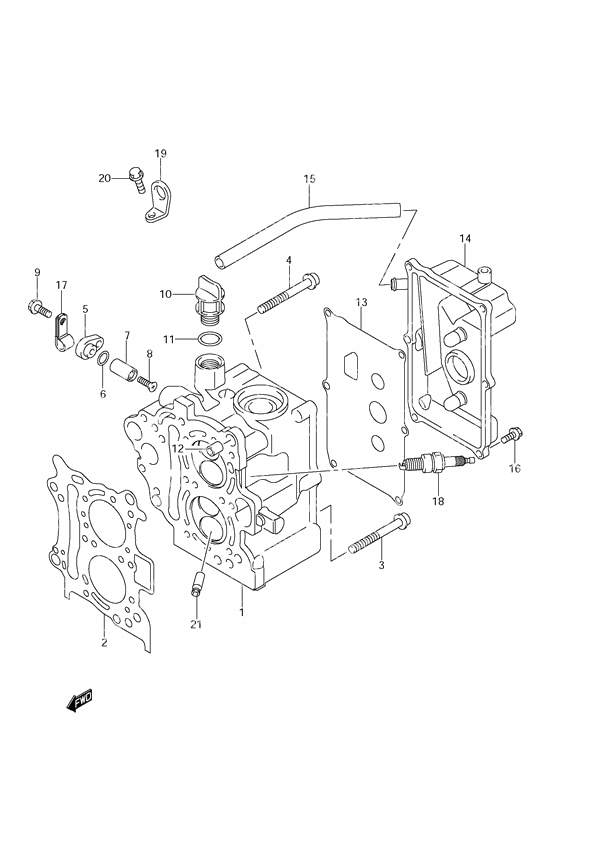

Fig. 1 - Cylinder Head для Suzuki DF 15 - 2012 года выпуска`
![](/wa-data/public/shop/sheme/suzuki/outboard/7757f157-c825-48af-b020-3601dd65b694.png)
-
№АртикулНазвание
-
111110-94J10-000 Cylinder HeadCylinder Head
-
211141-94JL0-000 Cylinder Head GasketCylinder Head Gasket
-
309116-08110-000 Bolt (8x65) (NLA)Bolt (8x65) (NLA)
-
409116-08129-000 Bolt (8x65) (NLA)Bolt (8x65) (NLA)
-
511261-99E00-000 Protection Anode CoverProtection Anode Cover
-
609280-10013-000 O-RingO-Ring
-
755321-99E00-000 Protection AnodeProtection Anode
-
809126-05010-000 Protection Anode ScrewProtection Anode Screw
-
901550-06207-000 Bolt (6x20)Bolt (6x20)
-
1011382-93E00-000 Oil Filler CapOil Filler Cap
-
1109280-17003-000 Oil Filler Cap O-RingOil Filler Cap O-Ring
-
1204211-11129-000 Dowel Pin (11x12)Dowel Pin (11x12)
-
1311162-94J10-000 Cylinder Head Cover GasketCylinder Head Cover Gasket
-
1411170-94J00-000 Cylinder Head CoverCylinder Head Cover
-
1511196-94J00-320 Hose
L:320->205Hose
L:320->205 -
1601550-06207-000 Bolt (6x20)Bolt (6x20)
-
1709403-14204-000 Clamp (NLA)Clamp (NLA)
-
1809482-00L04-000 NGK CPR6EA-9 Spark PlugNGK CPR6EA-9 Spark Plug
-
1911291-91B50-000 Engine Hook
OptionalEngine Hook
Optional -
2001550-08207-000 Bolt (8x20)
OptionalBolt (8x20)
Optional -
2111115-93E00-001 Valve Guide (OS:0.30)
OptionalValve Guide (OS:0.30)
Optional
Все узлы модели:
- • Fig. 1 - Cylinder Head
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 2 - Cylinder Block
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 3 - Crankshaft
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 4 - Timing Belt
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 7 - Camshaft
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 8 - Inlet Manifold
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 11 - Carburetor
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 14 - Fuel Pump
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 17 - Water Pump
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 18 - Thermostat
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 19 - Recoil Starter
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 22 - Throttle Control
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 23 - Oil Pump
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 24 - Oil Pan
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 27 - Clutch
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 30 - Transmission
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 31 - Starting Motor
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 34 - Magneto
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 37 - Ignition Coil
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 40 - Rectifier
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 43 - Electrical
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 48 - Clamp Bracket
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 51 - Swivel Bracket
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 58 - Drive Shaft Housing
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 61 - Gear Case
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 64 - Side Cover
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 67 - Engine Cover
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 70 - Fuel Tank
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 72 - Tiller Handle
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 78 - Opt: Electrical w/Manual Starter
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 83 - Opt: Remote Control
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 85 - Opt: Remote Control Parts
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 88 - Opt: Top Mount Single (1)
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 89 - Opt: Top Mount Single (2)
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 91 - Opt: Drag Link
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 79 - Opt: Starting Motor w/Manual Starter
S/N 01503F-210001 to 01503F-21XXXX -
Fig. 81 - Opt: Fuel Tank
S/N 01503F-210001 to 01503F-21XXXX
