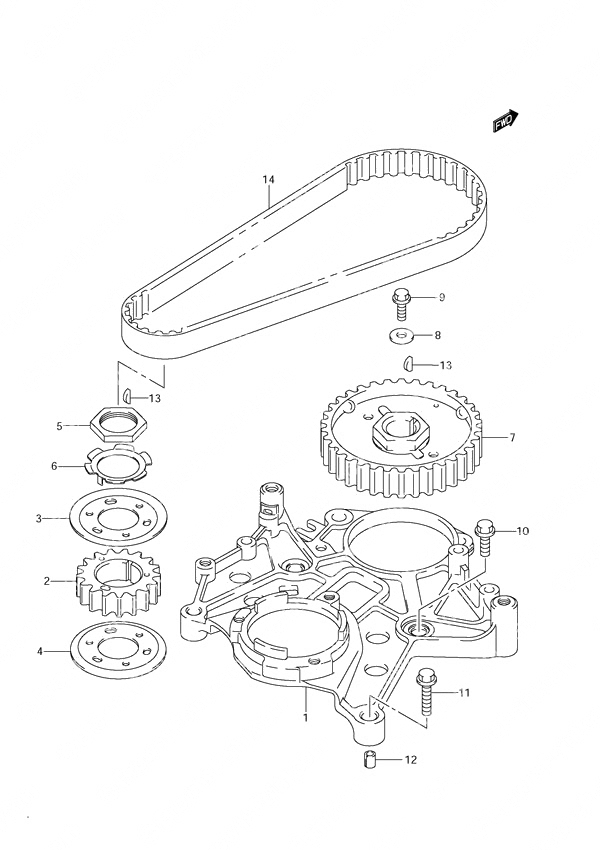

Fig. 4 - Timing Belt для Suzuki DF 15 - 2012 года выпуска`
-
№АртикулНазвание
-
112625-94J01-000 Stator BaseStator Base
-
212631-93EL0-000 Crankshaft PulleyCrankshaft Pulley
-
312635-93E00-000 Upper Timing Belt Guide
UpperUpper Timing Belt Guide
Upper -
412636-93E00-000 Lower Timing Belt Guide
LowerLower Timing Belt Guide
Lower -
512637-93E00-000 Timing Pulley Nut (NLA)Timing Pulley Nut (NLA)
-
612638-93E01-000 Pulley Nut Lock WasherPulley Nut Lock Washer
-
712741-99JL0-000 Camshaft PulleyCamshaft Pulley
-
809160-06160-000 Washer (6.5x24x4)Washer (6.5x24x4)
-
909103-06267-000 Bolt (6x18)Bolt (6x18)
-
1001550-08307-000 Bolt
FrontBolt
Front -
1101550-06357-000 Bolt (6x35)
RearBolt (6x35)
Rear -
1204211-09149-000 Pin (9x14)Pin (9x14)
-
1308341-31039-000 Woodruff KeyWoodruff Key
-
1412761-93EL0-000 Timing BeltTiming Belt
