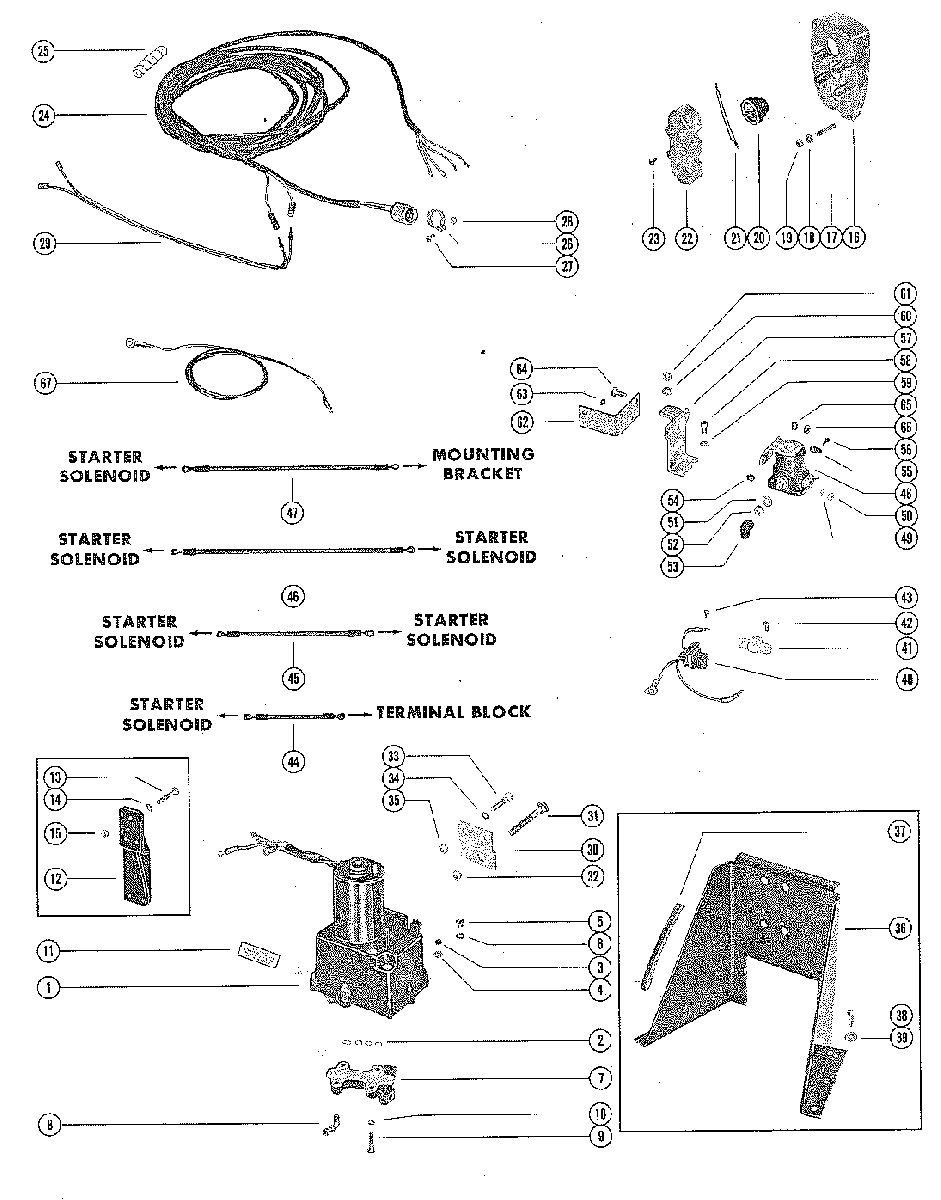

HYDRAULIC PUMP AND TRIM INDICATOR CONTROL PANEL для Mercruiser - 215E 1970-1972 2909035 THRU 2915034

  • Артикул
    Название
  • 1
    45060A7 HYDRAULIC PUMP ASSEMBLY
    SEE PAGE 19 FOR PARTS BREAKDOWN
    HYDRAULIC PUMP ASSEMBLY
    SEE PAGE 19 FOR PARTS BREAKDOWN
  • 2
    25-48171 "O" RING, HYDRAULIC PUMP TO CONTROL VALVE
    "O" RING, HYDRAULIC PUMP TO CONTROL VALVE
  • 3
    10-22028 SCREW, VENT - HYDRAULIC PUMP
    SCREW, VENT - HYDRAULIC PUMP
  • 4
    13-46917 LOCKWASHER, SEALING - VENT SCREW
    LOCKWASHER, SEALING - VENT SCREW
  • 5
    10-79953Q04 SCREW, FILLER - HYDRAULIC PUMP
    SCREW, FILLER - HYDRAULIC PUMP
  • 6
    12-191833 WASHER, SEALING - HYDRAULIC PUMP FILLER SCREW
    WASHER, SEALING - HYDRAULIC PUMP FILLER SCREW
  • 7
    48077A4 CONTROL VALVE ASSEMBLY
    CONTROL VALVE ASSEMBLY
  • 7
    25-48171 "O" RING, HYDRAULIC PUMP TO CONTROL VALVE
    SEE REFERENCE #2
    "O" RING, HYDRAULIC PUMP TO CONTROL VALVE
    SEE REFERENCE #2
  • 8
    22-52666 ELBOW, CONTROL VALVE
    ELBOW, CONTROL VALVE
  • 9
    10-20653 SCREW, CONTROL VALVE TO HYDRAULIC PUMP (1")
    SCREW, CONTROL VALVE TO HYDRAULIC PUMP (1")
  • 10
    13-26992 LOCKWASHER, CONTROL VALVE SCREW
    LOCKWASHER, CONTROL VALVE SCREW
  • 11
    38-55823 DECAL, INSTRUCTIONS - HYDRAULIC PUMP
    DECAL, INSTRUCTIONS - HYDRAULIC PUMP
  • 12
    57823 BRACKET, MOUNTING - HYDRAULIC PUMP
    HYDRAULIC SHIFT
    BRACKET, MOUNTING - HYDRAULIC PUMP
    HYDRAULIC SHIFT
  • 13
    10-26066 SCREW, HYDRAULIC PUMP TO MOUNTING BRRACKET AND TRANSOM PLATE
    HYDRAULIC SHIFT
    SCREW, HYDRAULIC PUMP TO MOUNTING BRRACKET AND TRANSOM PLATE
    HYDRAULIC SHIFT
  • 14
    12-20546 WASHER, HYDRAULIC PUMP SCREW
    HYDRAULIC SHIFT
    WASHER, HYDRAULIC PUMP SCREW
    HYDRAULIC SHIFT
  • 15
    11-82670911 NUT, HYDRAULIC PUMP SCREW
    HYDRAULIC SHIFT
    NUT, HYDRAULIC PUMP SCREW
    HYDRAULIC SHIFT
  • 15
    55642A13 CONTROL PANEL ASSEMBLY, COMPLELE
    HYDRAULIC SHIFT
    CONTROL PANEL ASSEMBLY, COMPLELE
    HYDRAULIC SHIFT
  • 16
    55642A17 PANEL ASSEMBLY, CONTROL
    HYDRAULIC SHIFT
    PANEL ASSEMBLY, CONTROL
    HYDRAULIC SHIFT
  • 17
    16-55422 STUD, CONTROL PANEL TO BOAT (2")
    HYDRAULIC SHIFT
    STUD, CONTROL PANEL TO BOAT (2")
    HYDRAULIC SHIFT
  • 18
    12-24676 WASHER, CONTROL PANEL STUD
    HYDRAULIC SHIFT
    WASHER, CONTROL PANEL STUD
    HYDRAULIC SHIFT
  • 19
    11-27164 NUT, CONTROL PANEL STUD
    HYDRAULIC SHIFT
    NUT, CONTROL PANEL STUD
    HYDRAULIC SHIFT
  • 20
    55738A1 SWITCH, PUSH BUTTON - CONTROL PANEL
    HYDRAULIC SHIFT
    SWITCH, PUSH BUTTON - CONTROL PANEL
    HYDRAULIC SHIFT
  • 21
    48078 JUMPER WIRE, PUSH BUTTON SWITCH (RED - 3 1/4")
    HYDRAULIC SHIFT
    JUMPER WIRE, PUSH BUTTON SWITCH (RED - 3 1/4")
    HYDRAULIC SHIFT
  • 21
    53107 JUMP WIRE, PUSH BUTTON SWITCH (PURPLE -3")
    HYDRAULIC SHIFT
    JUMP WIRE, PUSH BUTTON SWITCH (PURPLE -3")
    HYDRAULIC SHIFT
  • 22
    55641 RETAINER, PUSH BUTTON SWITCH
    HYDRAULIC SHIFT
    RETAINER, PUSH BUTTON SWITCH
    HYDRAULIC SHIFT
  • 23
    10-62568 SCREW, SWITCH RETAINER TO CONTROL PANEL (1/2")
    HYDRAULIC SHIFT
    SCREW, SWITCH RETAINER TO CONTROL PANEL (1/2")
    HYDRAULIC SHIFT
  • 24
    84-87394A20 HARNESS, CONTROL PANEL
    HYDRAULIC SHIFT
    HARNESS, CONTROL PANEL
    HYDRAULIC SHIFT
  • 25
    33865 BINDER, NYLON - CONTROL PANEL HARNESS
    HYDRAULIC SHIFT
    BINDER, NYLON - CONTROL PANEL HARNESS
    HYDRAULIC SHIFT
  • 26
    95814 CLAMP, HARNESS ATTACHING
    HYDRAULIC SHIFT
    CLAMP, HARNESS ATTACHING
    HYDRAULIC SHIFT
  • 27
    10-29227 SCREW, HARNESS ATTACHING CLAMP (1/2")
    HYDRAULIC SHIFT
    SCREW, HARNESS ATTACHING CLAMP (1/2")
    HYDRAULIC SHIFT
  • 28
    11-34388 NUT, HARNESS ATTACHING CLAMP SCREW
    HYDRAULIC SHIFT
    NUT, HARNESS ATTACHING CLAMP SCREW
    HYDRAULIC SHIFT
  • 29
    84-93542A1 WIRING HARNESS, HYDRAULIC PUMP
    ELECTRIC SHIFT
    WIRING HARNESS, HYDRAULIC PUMP
    ELECTRIC SHIFT
  • 30
    45377T BRACKET, MOUNTING - HYDRAULIC PUMP (TRANSOM MOUNTED)
    ELECTRIC SHIFT
    BRACKET, MOUNTING - HYDRAULIC PUMP (TRANSOM MOUNTED)
    ELECTRIC SHIFT
  • 31
    10-68298 SCREW, PUMP MOUNTING BRACKET TO TRANSOM (3 1/4")
    ELECTRIC SHIFT
    SCREW, PUMP MOUNTING BRACKET TO TRANSOM (3 1/4")
    ELECTRIC SHIFT
  • 32
    11-35304 NUT, PUMP MOUNTING BRACKET SCREW
    ELECTRIC SHIFT
    NUT, PUMP MOUNTING BRACKET SCREW
    ELECTRIC SHIFT
  • 33
    10-35386 SCREW, HYDRAULIC PUMP TO MOUNTING BRACKET (1")
    ELECTRIC SHIFT
    SCREW, HYDRAULIC PUMP TO MOUNTING BRACKET (1")
    ELECTRIC SHIFT
  • 34
    13-39107 LOCKWASHER, HYDRAULIC PUMP SCREW
    ELECTRIC SHIFT
    LOCKWASHER, HYDRAULIC PUMP SCREW
    ELECTRIC SHIFT
  • 35
    11-21908 NUT, HYDRAULIC PUMP SCREW
    ELECTRIC SHIFT
    NUT, HYDRAULIC PUMP SCREW
    ELECTRIC SHIFT
  • 36
    862548A1 BRACKET, MOUNTING - HYDRAULIC PUMP (FLOOR MOUNTED)
    ELECTRIC SHIFT
    BRACKET, MOUNTING - HYDRAULIC PUMP (FLOOR MOUNTED)
    ELECTRIC SHIFT
  • 37
    58491 BUMPER, RUBBER - PUMP MOUNTING BRACKET
    ELECTRIC SHIFT
    BUMPER, RUBBER - PUMP MOUNTING BRACKET
    ELECTRIC SHIFT
  • 38
    10-59784 SCREW, PUMP MOUNTING BRACKET ATTACHING (1")
    ELECTRIC SHIFT
    SCREW, PUMP MOUNTING BRACKET ATTACHING (1")
    ELECTRIC SHIFT
  • 39
    12-29245 WASHER, PUMP MOUNTING BRACKET SCREW
    ELECTRIC SHIFT
    WASHER, PUMP MOUNTING BRACKET SCREW
    ELECTRIC SHIFT
  • 40
    45325A1 CONNECTOR AND HARNESS
    CONNECTOR AND HARNESS
  • 41
    45559 TERMINAL BLOCK, HYDRAULIC PUMP
    TERMINAL BLOCK, HYDRAULIC PUMP
  • 42
    10-72169 SCREW, TERMINAL BLOCK TO HYDRAULIC PUMP (1/2")
    SCREW, TERMINAL BLOCK TO HYDRAULIC PUMP (1/2")
  • 43
    10-62568 SCREW, HARNESS LEADS TO TERMINAL BLOCK (3/8")
    SCREW, HARNESS LEADS TO TERMINAL BLOCK (3/8")
  • 44
    55990 JUMPER WIRE, SOLENOID TO TERMINAL BLOCK (GREEN - 4")
    JUMPER WIRE, SOLENOID TO TERMINAL BLOCK (GREEN - 4")
  • 45
    84-79139A2 JUMPER WIRE, SOLENOID TO SOLENOID (RED - 7)
    JUMPER WIRE, SOLENOID TO SOLENOID (RED - 7)
  • 46
    55992 JUMPER WIRE, SOLENOID TO SOLENOID (BLACK - 11 1/2")
    JUMPER WIRE, SOLENOID TO SOLENOID (BLACK - 11 1/2")
  • 47
    52752 JUMPER WIRE, STARTER SOLENOID TO MOUNTING BRACKET (BLACK - 1)
    JUMPER WIRE, STARTER SOLENOID TO MOUNTING BRACKET (BLACK - 1)
  • 48
    25661T1 STARTER SOLENOID
    STARTER SOLENOID
  • 49
    13-26996 LOCKWASHER, STARTER SOLENOID TERMINAL (#10)
    LOCKWASHER, STARTER SOLENOID TERMINAL (#10)
  • 50
    11-68219 NUT, STARTER SOLENOID TERMINAL (#10)
    NUT, STARTER SOLENOID TERMINAL (#10)
  • 51
    13-26993 LOCKWASHER, STARTER SOLENOID TERMINAL (5/16")
    LOCKWASHER, STARTER SOLENOID TERMINAL (5/16")
  • 52
    11-22053 NUT, STARTER SOLENOID TERMINAL (5/16")
    NUT, STARTER SOLENOID TERMINAL (5/16")
  • 53
    46265 BOOT, RUBBER - STARTER SOLENOID TERMINAL
    BOOT, RUBBER - STARTER SOLENOID TERMINAL
  • 54
    49342 BUMPER, STARTER SOLENOID TO MOUNTING BRACKET
    BUMPER, STARTER SOLENOID TO MOUNTING BRACKET
  • 55
    53-78201 BRACKET, STARTER SOLENOID TERMINAL (5/16")
    BRACKET, STARTER SOLENOID TERMINAL (5/16")
  • 56
    10-62568 SCREW, HYDRAULIC PUMP LEAD TO BRACKET (3/8")
    SCREW, HYDRAULIC PUMP LEAD TO BRACKET (3/8")
  • 57
    74407T BRACKET, MOUNTING - STARTER SOLENOID
    BRACKET, MOUNTING - STARTER SOLENOID
  • 58
    10-21140 SCREW, MOUNTING BRACKET TO HYDRAULIC PUMP (1/2")
    SCREW, MOUNTING BRACKET TO HYDRAULIC PUMP (1/2")
  • 59
    13-26992 LOCKWASHER, MOUNTING BRACKET SCREW
    LOCKWASHER, MOUNTING BRACKET SCREW
  • 60
    13-27660 LOCKWASHER, HYDRAULIC PUMP THRU BOLT
    LOCKWASHER, HYDRAULIC PUMP THRU BOLT
  • 61
    11-68219 NUT, MOUNTING BRACKET TO HYDRAULIC PUMP THUR BOLT
    NUT, MOUNTING BRACKET TO HYDRAULIC PUMP THUR BOLT
  • 62
    74406 BRACKET, STARTER SOLENOID MOUNTING
    BRACKET, STARTER SOLENOID MOUNTING
  • 63
    269011 BUMPER, HYDRAULIC PUMP TO MOUNTING BRACKET
    BUMPER, HYDRAULIC PUMP TO MOUNTING BRACKET
  • 64
    10-34290 STARTER SOLENOID TO MOUNTING BRACKET (5/8")
    STARTER SOLENOID TO MOUNTING BRACKET (5/8")
  • 64
    10-69028 SCREW, SARTER SOLENOID TO MOUNTING BRACKET (3/4")
    SCREW, SARTER SOLENOID TO MOUNTING BRACKET (3/4")
  • 65
    13-26992 LOCKWASHER, STARTER SOLENOID SCREW
    LOCKWASHER, STARTER SOLENOID SCREW
  • 66
    11-21825 NUT, STARTER SOLENOID SCREW
    NUT, STARTER SOLENOID SCREW
  • 67
    52509 BATTERY LEAD (NEGATIVE)
    BATTERY LEAD (NEGATIVE)
  • 67
    45551 BATTERY LEAD (POSITIVE)
    BATTERY LEAD (POSITIVE)
