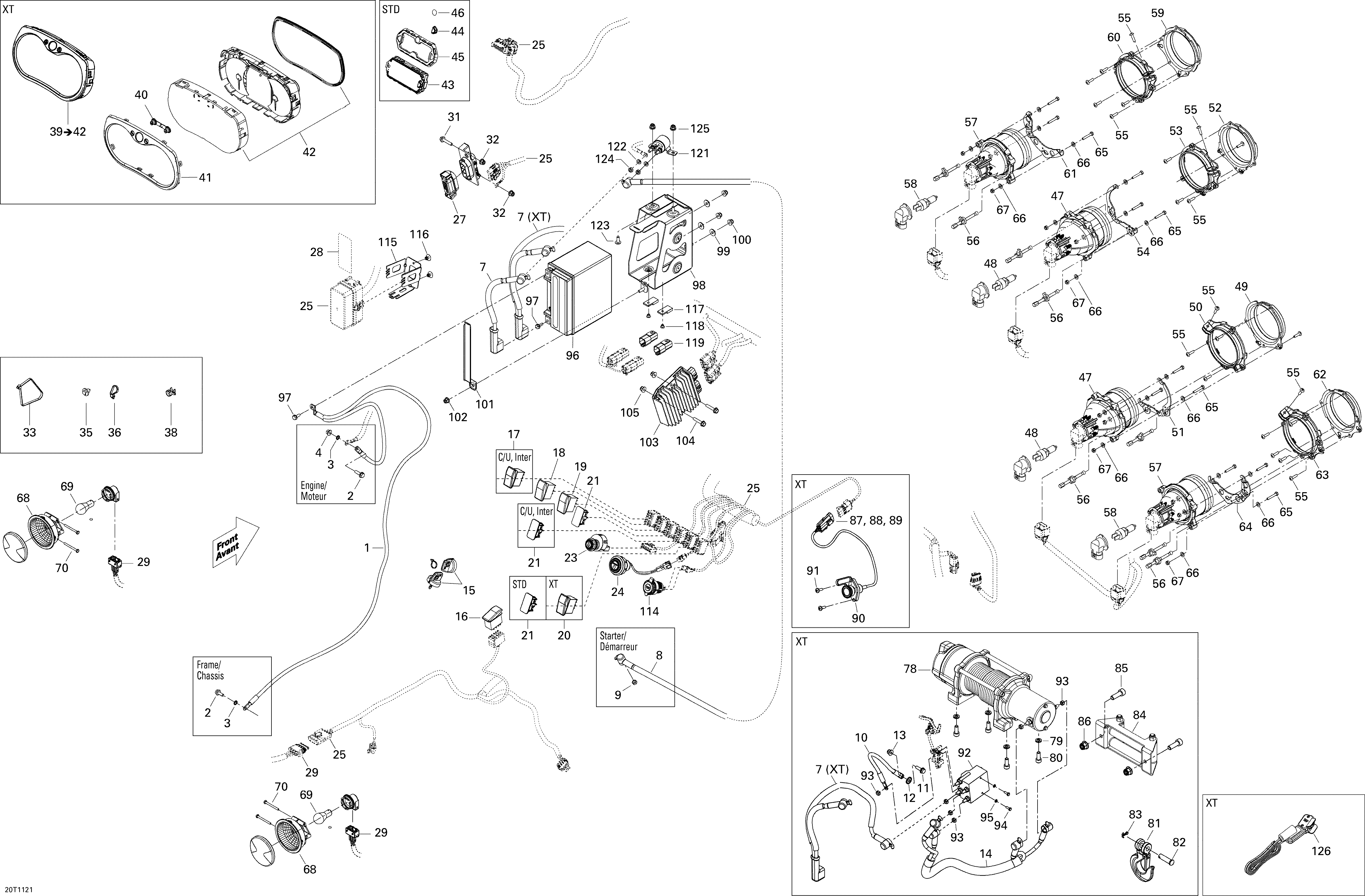

10- Electrical System для BRP Commander 800 - 2011

-
№АртикулНазвание
-
1710002147 Ground CableGround Cable
-
2207662044 Hex. Flanged Screw M6 X 20Hex. Flanged Screw M6 X 20
-
3250200041 External Serrated Lock Washer 6 mmExternal Serrated Lock Washer 6 mm
-
4233061414 Hex. Flanged Nut M6Hex. Flanged Nut M6
-
5250200041 External Serrated Lock Washer 6 mmExternal Serrated Lock Washer 6 mm
-
6207561644 Hex. Flanged Screw M6 X 16, Scotch GripHex. Flanged Screw M6 X 16, Scotch Grip
-
7710002148 Positive Cable. STDPositive Cable. STD
-
7710002159 Positive Cable. XTPositive Cable. XT
-
8710002146 Positive CablePositive Cable
-
9232561414 Elastic Stop Nut M6Elastic Stop Nut M6
-
10710002214 Negative Cable. XTNegative Cable. XT
-
11207662044 Hex. Flanged Screw M6 X 20. XTHex. Flanged Screw M6 X 20. XT
-
12250200041 Lock Washer Serrated M6. XTLock Washer Serrated M6. XT
-
13233261414 Hex. Flanged Elastic Nut M6. XTHex. Flanged Elastic Nut M6. XT
-
14710002216 Electrical Winch Cable. XTElectrical Winch Cable. XT
-
15710000817 Black-Electronic KeyBlack-Electronic Key
-
15710002183 Grey-Electronic KeyGrey-Electronic Key
-
16710002053 Switch, Over RideSwitch, Over Ride
-
17710001725 Hi/Low Beam SwitchHi/Low Beam Switch
-
18710001737 4X4 Switch4X4 Switch
-
19710002199 PPS Sport SwitchPPS Sport Switch
-
20710002052 Winch Switch. XTWinch Switch. XT
-
21710001999 Plug Carling. STDPlug Carling. STD
-
21710001999 Plug Carling. XTPlug Carling. XT
-
23710002327 Ignition SwitchIgnition Switch
-
24710002594 Start ButtonStart Button
-
25710001779 Main Harness Ass'yMain Harness Ass'y
-
27710001996 HousingHousing
-
28710002218 DecalDecal
-
29710001644 Rear HarnessRear Harness
-
31207663044 Hex. Flanged Screw M6 X 30Hex. Flanged Screw M6 X 30
-
32233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
33293750008 Tie-Rap 350 mmTie-Rap 350 mm
-
35293730018 Mount DartMount Dart
-
36293750001 Tie-Rap 94 mmTie-Rap 94 mm
-
38293750009 Tie-Rap 173 mmTie-Rap 173 mm
-
39710002533 Speedometer. X, XTSpeedometer. X, XT
-
40415129355 Speedometer Button. X, XTSpeedometer Button. X, XT
-
41415129348 Gauge Ring. X, XTGauge Ring. X, XT
-
42415129349 Lens. X, XTLens. X, XT
-
43710002535 Speedometer. STDSpeedometer. STD
-
44710001473 Button. STDButton. STD
-
45710001183 Trim Ring. STDTrim Ring. STD
-
46704901270 BRP Logo, 13mm. STDBRP Logo, 13mm. STD
-
47710001325 Low BeamLow Beam
-
48415129249 Halogen BulbHalogen Bulb
-
49710001081 RH Low Front HousingRH Low Front Housing
-
50710001082 RH Low Rear HousingRH Low Rear Housing
-
51710001094 RH Low Light SupportRH Low Light Support
-
52710001083 LH Low Front HousingLH Low Front Housing
-
53710001084 LH Low Rear HousingLH Low Rear Housing
-
54710001037 LH Low Light SupportLH Low Light Support
-
55250000084 Phillips Screw K40 X 16Phillips Screw K40 X 16
-
56710001147 Setting ScrewSetting Screw
-
57710001326 High BeamHigh Beam
-
58415129249 Halogen BulbHalogen Bulb
-
59710001085 RH High Front HousingRH High Front Housing
-
60710001086 RH High Rear HousingRH High Rear Housing
-
61710001115 RH High Light SupportRH High Light Support
-
62710001087 LH High Front HousingLH High Front Housing
-
63710001088 LH High Rear HousingLH High Rear Housing
-
64710001036 LH High Light SupportLH High Light Support
-
65207142544 Hex. Screw M4 X 25Hex. Screw M4 X 25
-
66234051410 Flat Washer M5Flat Washer M5
-
67232541414 Elastic Stop Nut M4Elastic Stop Nut M4
-
68710001645 Tail LightTail Light
-
69520000758 BulbBulb
-
70241154540 Hex. Screw K50 X 45Hex. Screw K50 X 45
-
78705003944 Winch. XTWinch. XT
-
79205082044 Socket Head Screw M8 X 20. XTSocket Head Screw M8 X 20. XT
-
80234181401 Lock Washer 8 mm. XTLock Washer 8 mm. XT
-
81705002329 Hook. XTHook. XT
-
82250400021 Clevis Pin. XTClevis Pin. XT
-
83250400022 Cotter Pin. XTCotter Pin. XT
-
84705004228 Winch Cable Guide. XTWinch Cable Guide. XT
-
86233201414 Hex. Flanged Elastic Nut M10. XTHex. Flanged Elastic Nut M10. XT
-
87710001059 Connector Ass'y. XTConnector Ass'y. XT
-
88278000281 Female Terminal Housing, 3 CircuitsFemale Terminal Housing, 3 Circuits
-
89710000992 ClipClip
-
90710001023 Winch Connector. XTWinch Connector. XT
-
91250000146 Truss Head Torx Screw K50 X 16. XTTruss Head Torx Screw K50 X 16. XT
-
92710002112 Solenoid. XTSolenoid. XT
-
93232561434 Elastic Stop Nut M6. XTElastic Stop Nut M6. XT
-
94207141044 Hex. Screw M4 X 10. XTHex. Screw M4 X 10. XT
-
95234141601 Lock Washer 4 mm. XTLock Washer 4 mm. XT
-
96410301203 Battery, 18 AmperesBattery, 18 Amperes
-
97295500849 Battery Fastener KitBattery Fastener Kit
-
98710001911 Battery SupportBattery Support
-
99234062410 Flat Washer 6 mmFlat Washer 6 mm
-
100233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
101710001916 Battery HolderBattery Holder
-
102233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
103710001191 Voltage RegulatorVoltage Regulator
-
104207663044 Hex. Flanged Screw M6 X 30Hex. Flanged Screw M6 X 30
-
105233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
114710001248 Outlet DCOutlet DC
-
115710001918 Fuse HolderFuse Holder
-
116293150103 Pop Rivet 3/16''Pop Rivet 3/16''
-
117270000141 ClipClip
-
118390402400 Pop Rivet 3/16''Pop Rivet 3/16''
-
119278002148 Diagnostic Connector CapDiagnostic Connector Cap
-
121710001364 Starter RelayStarter Relay
-
122234161601 Lock Washer Helical M6Lock Washer Helical M6
-
123250000223 Torx Screw M6 X 16Torx Screw M6 X 16
-
124232061600 Hex. Nut M6Hex. Nut M6
-
125233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
126710001002 Remote Control. XTRemote Control. XT
