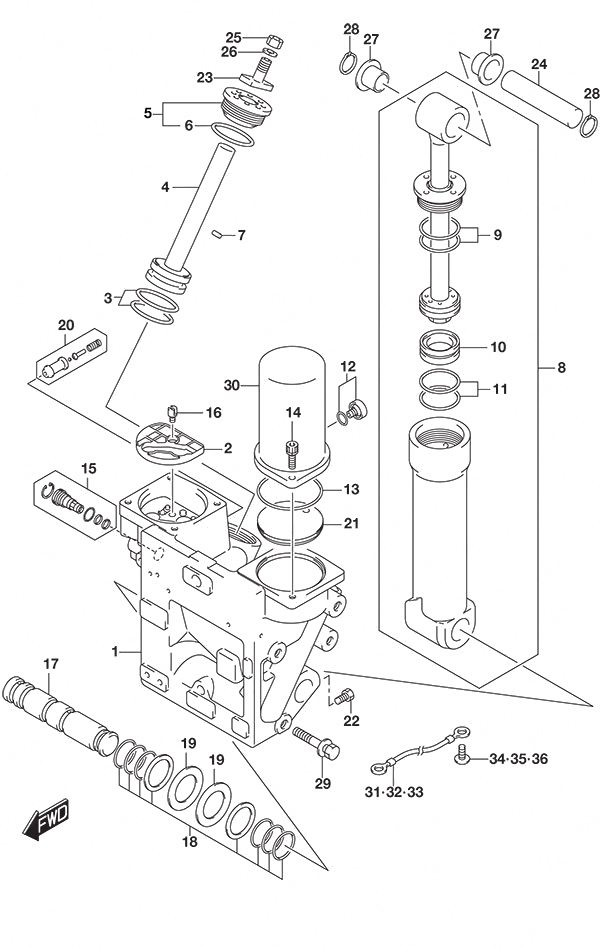

Fig. 337 - Trim Cylinder для Suzuki DF 300AP - 2015 года выпуска`
-
№АртикулНазвание
-
148500-98J03-000 Manifold AssemblyManifold Assembly
-
248582-95E01-000 • Filter• Filter
-
348605-93J00-000 • O-Ring Set• O-Ring Set
-
448610-93J01-000 • Trim Piston & Ram• Trim Piston & Ram
-
548630-98L01-000 • Rod Guide• Rod Guide
-
648633-93J00-000 •• O-Ring•• O-Ring
-
748691-93J00-000 • Check Valve• Check Valve
-
848400-98J03-000 Cylinder AssemblyCylinder Assembly
-
948405-93J00-000 • Tilt O-Ring Set• Tilt O-Ring Set
-
1048650-93J00-000 • Free Piston• Free Piston
-
1148627-93J00-000 • O-Ring Set• O-Ring Set
-
1248572-87J10-000 PlugPlug
-
1348585-95E00-000 O-RingO-Ring
-
1448862-87J20-000 Reservoir Tank BoltReservoir Tank Bolt
-
1548864-93J01-000 Manual Valve SetManual Valve Set
-
1648583-95E00-000 Drive JointDrive Joint
-
1748121-93J20-000 Tilt Cylinder ShaftTilt Cylinder Shaft
-
1848125-93J00-000 O-Ring SetO-Ring Set
-
1948126-93J00-000 Nylon WasherNylon Washer
-
2048320-93J00-000 Valve SetValve Set
-
2148573-93J00-000 CoverCover
-
2248128-93J11-000 BoltBolt
-
2348311-96J10-000 Trim Cylinder Ram PadTrim Cylinder Ram Pad
-
2448321-93J00-000 Tilt Cylinder Upper ShaftTilt Cylinder Upper Shaft
-
2509140-10031-000 Nut (10mm)Nut (10mm)
-
2609162-10005-000 Lock WasherLock Washer
-
2709306-24001-000 Tilt Cylinder Upper BushingTilt Cylinder Upper Bushing
-
2809380-21002-000 Tilt Cylinder CirclipTilt Cylinder Circlip
-
2909116-10175-000 Bolt (10x50)Bolt (10x50)
-
3048571-93J00-000 Resevoir TankResevoir Tank
-
3136894-87D00-000 Wire Lead (L:195)Wire Lead (L:195)
-
3236895-87D01-000 Wire Lead (L:210)Wire Lead (L:210)
-
3336895-87D01-000 Wire Lead (L:210)Wire Lead (L:210)
-
3409125-06063-000 Screw (6x10)Screw (6x10)
-
3509125-06063-000 Screw (6x10)Screw (6x10)
-
3609125-06063-000 Screw (6x10)Screw (6x10)
