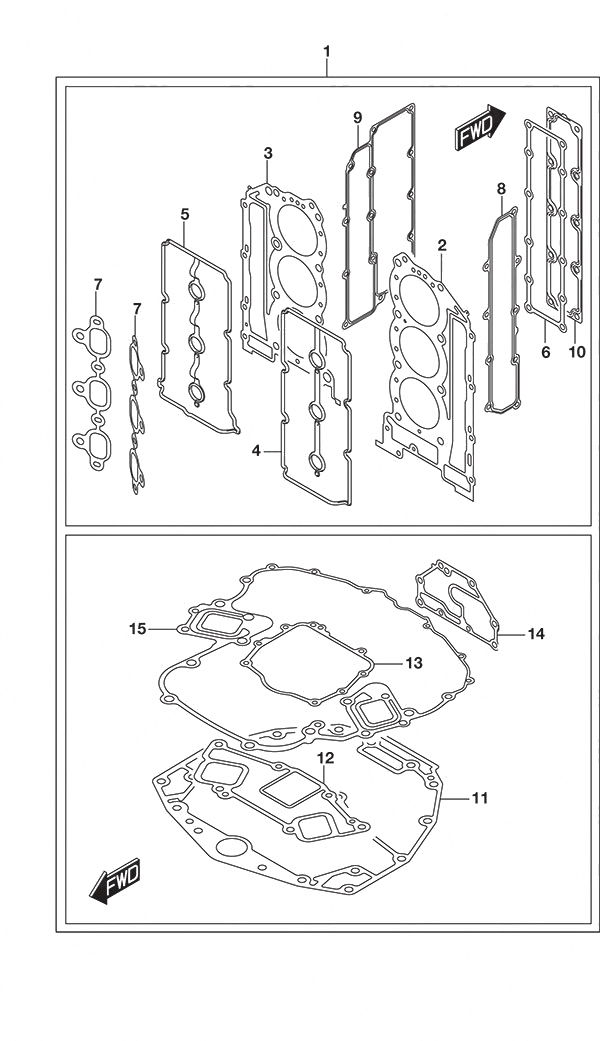

Fig. 585E - Opt: Gasket Set для Suzuki DF 250 - 2015 года выпуска`
-
№АртикулНазвание
-
111410-93872-000 Engine Gasket SetEngine Gasket Set
-
211141-93J10-000 • Starboard Cylinder Head Gasket• Starboard Cylinder Head Gasket
-
311142-93J10-000 • Port Cylinder Head Gasket• Port Cylinder Head Gasket
-
411179-93J00-000 • Cylinder Head Cover Gasket - Starboard• Cylinder Head Cover Gasket - Starboard
-
511189-93J00-000 • Cylinder Head Cover Gasket - Port• Cylinder Head Cover Gasket - Port
-
611332-93J00-000 • Crankcase Water Jacket Cover Gasket• Crankcase Water Jacket Cover Gasket
-
713119-93J00-000 • Intake Manifold Gasket• Intake Manifold Gasket
-
814151-93J00-000 • Starboard Exhaust Cover Gasket• Starboard Exhaust Cover Gasket
-
914152-93J00-000 • Port Exhaust Cover Gasket• Port Exhaust Cover Gasket
-
1011272-93J00-000 • Cylinder Block Plate Gasket• Cylinder Block Plate Gasket
-
1111489-93J00-000 • Oil Pan Gasket• Oil Pan Gasket
-
1214212-93J00-000 • Exhaust Tube Gasket• Exhaust Tube Gasket
-
1351123-93J01-000 • Mount Oil Seal Cover Gasket• Mount Oil Seal Cover Gasket
-
1451142-93J00-000 • Engine Holder Cover Gasket• Engine Holder Cover Gasket
-
1551211-93J00-000 • Engine Holder Gasket• Engine Holder Gasket
