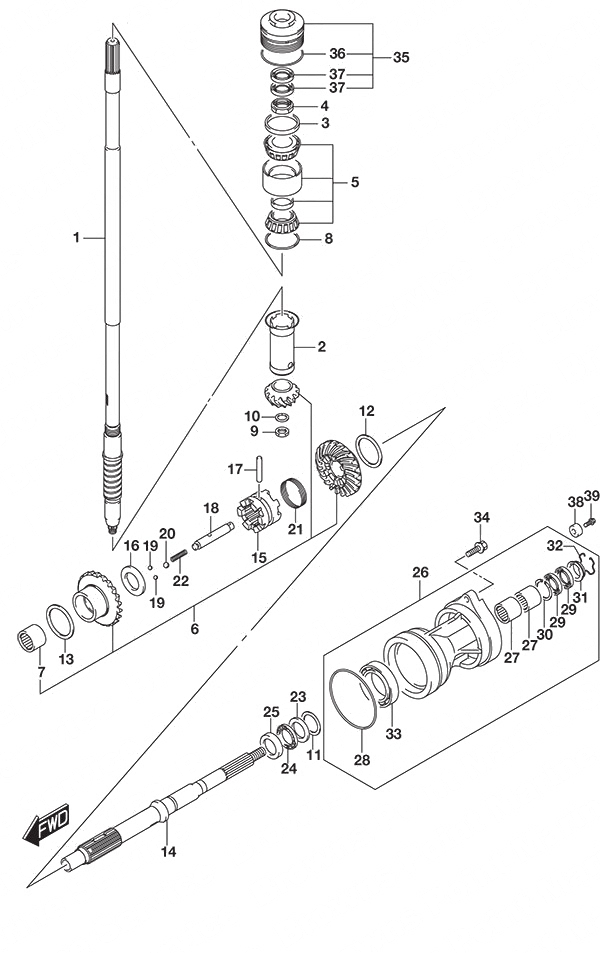

Fig. 220G - Transmission (DF 250S) для Suzuki DF 250 - 2015 года выпуска`
-
№АртикулНазвание
-
157110-98J22-000 Drive Shaft (L)
Type: LDrive Shaft (L)
Type: L -
257133-98J00-000 Drive Shaft CollarDrive Shaft Collar
-
357134-93J00-000 Drive Shaft Bearing SpacerDrive Shaft Bearing Spacer
-
409159-28003-000 Drive Shaft Bearing NutDrive Shaft Bearing Nut
-
509269-32002-000 Bearing (32x66x49)Bearing (32x66x49)
-
657300-98880-000 Pinion & Gear SetPinion & Gear Set
-
709263-25067-000 • Bearing (25x32x26)• Bearing (25x32x26)
-
8-109181-60004-000 Shim (0.45)Shim (0.45)
-
8-209181-60005-000 Shim (0.50)Shim (0.50)
-
8-309181-60006-000 Shim (0.55)Shim (0.55)
-
8-409181-60007-000 Shim (0.60)Shim (0.60)
-
8-509181-60008-000 Shim (0.65)Shim (0.65)
-
8-609181-60009-000 Shim (0.70)Shim (0.70)
-
8-709181-60010-000 Shim (0.75)Shim (0.75)
-
8-809181-60011-000 Shim (0.80)Shim (0.80)
-
8-909181-60012-000 Shim (0.85)Shim (0.85)
-
8-1009181-60013-000 Shim (0.90)Shim (0.90)
-
909140-16026-000 Nut 16mmNut 16mm
-
1008221-16256-000 WasherWasher
-
11-109160-35015-000 Washer (35x46x0.60)
Prop Shaft RevWasher (35x46x0.60)
Prop Shaft Rev -
11-209160-35014-000 Washer (35x46x0.70)Washer (35x46x0.70)
-
11-309160-35013-000 Washer (35x46x0.80)Washer (35x46x0.80)
-
11-409160-35006-000 Washer (35x46x0.90)Washer (35x46x0.90)
-
11-509160-35008-000 Washer (35x46x0.95)Washer (35x46x0.95)
-
11-609160-35002-000 Washer (35x46x1.00)Washer (35x46x1.00)
-
11-709160-35009-000 Washer (35x46x1.05)Washer (35x46x1.05)
-
11-809160-35003-000 Washer (35x46x1.10)Washer (35x46x1.10)
-
11-909160-35010-000 Washer (35x46x1.15)Washer (35x46x1.15)
-
12-109181-50020-000 Shim (0.45)
Rev GearShim (0.45)
Rev Gear -
12-209181-50021-000 Shim (0.50)Shim (0.50)
-
12-309181-50022-000 Shim (0.55)Shim (0.55)
-
12-409181-50023-000 Shim (0.60)Shim (0.60)
-
12-509181-50024-000 Shim (0.65)Shim (0.65)
-
12-609181-50025-000 Shim (0.70)Shim (0.70)
-
12-709181-50026-000 Shim (0.75)Shim (0.75)
-
12-809181-50027-000 Shim (0.80)Shim (0.80)
-
12-909181-50028-000 Shim (0.85)Shim (0.85)
-
12-1009181-50029-000 Shim (0.90)Shim (0.90)
-
13-109181-50020-000 Shim (0.45)
Fwd GearShim (0.45)
Fwd Gear -
13-209181-50021-000 Shim (0.50)Shim (0.50)
-
13-309181-50022-000 Shim (0.55)Shim (0.55)
-
13-409181-50023-000 Shim (0.60)Shim (0.60)
-
13-509181-50024-000 Shim (0.65)Shim (0.65)
-
13-609181-50025-000 Shim (0.70)Shim (0.70)
-
13-709181-50026-000 Shim (0.75)Shim (0.75)
-
13-809181-50027-000 Shim (0.80)Shim (0.80)
-
13-909181-50028-000 Shim (0.85)Shim (0.85)
-
13-1009181-50029-000 Shim (0.90)Shim (0.90)
-
1457610-98J20-000 Propeller Shaft AssemblyPropeller Shaft Assembly
-
1557621-98J10-000 Clutch Dog ShifterClutch Dog Shifter
-
1609160-25080-000 Thrust WasherThrust Washer
-
1709202-08011-000 Clutch Dog Shifter PinClutch Dog Shifter Pin
-
1857631-98J10-000 Connector PinConnector Pin
-
1906111-07004-000 Steel BallSteel Ball
-
2006111-11004-000 Steel BallSteel Ball
-
2109440-56001-000 Clutch Dog Shifter SpringClutch Dog Shifter Spring
-
2209440-09040-000 Detent SpringDetent Spring
-
2309160-30056-000 Washer (32x47x3)Washer (32x47x3)
-
2409269-30014-000 Thrust Bearing (30x47x2)Thrust Bearing (30x47x2)
-
2509160-30055-000 Washer (30x47x6)Washer (30x47x6)
-
2656120-98J01-0EP Propeller Shaft Bearing HousingPropeller Shaft Bearing Housing
-
2709263-30063-000 • Bearing (30x40x25)• Bearing (30x40x25)
-
2809280-00040-000 • O-Ring• O-Ring
-
2909282-30006-000 • Oil Seal (30x45x6)• Oil Seal (30x45x6)
-
3009381-40003-000 • Circlip• Circlip
-
3156123-93J00-000 • Oil Seal Protector• Oil Seal Protector
-
3209387-45001-000 • Set Ring (SUS)• Set Ring (SUS)
-
3308113-62100-000 • Reverse Gear Bearing• Reverse Gear Bearing
-
3409116-10177-000 Bolt (10x35)Bolt (10x35)
-
3556130-93J02-000 Drive Shaft Bearing HousingDrive Shaft Bearing Housing
-
3609280-66004-000 • O-Ring• O-Ring
-
3709282-24004-000 • Oil Seal (24x40x7)• Oil Seal (24x40x7)
-
3855321-87J01-000 Aluminum AnodeAluminum Anode
-
3909103-06281-000 Bolt (6x14)Bolt (6x14)
