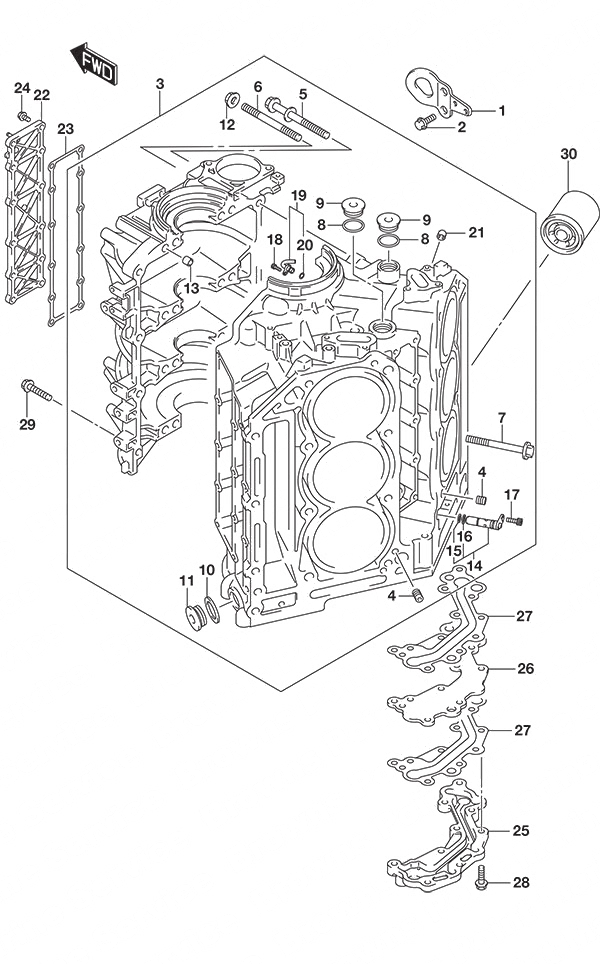

Fig. 113G - Cylinder Block (DF 250S) для Suzuki DF 250 - 2015 года выпуска`
-
№АртикулНазвание
-
111293-98J00-000 Front Engine HookFront Engine Hook
-
201550-06207-000 Bolt (6x20)Bolt (6x20)
-
311301-98J50-000 Cylinder Block SetCylinder Block Set
-
411112-93J00-000 • Oil Venturi Plug• Oil Venturi Plug
-
511117-93J10-000 • Crankcase Bolt• Crankcase Bolt
-
611117-98J10-000 • Crankcase Stud Bolt• Crankcase Stud Bolt
-
711119-93J00-000 • Cylinder Head Bolt• Cylinder Head Bolt
-
811217-85FA0-000 • M26 Plug Gasket• M26 Plug Gasket
-
909248-26001-000 • M26 Oil Gallery Plug• M26 Oil Gallery Plug
-
1009160-18031-000 • Exhaust Plug Gasket• Exhaust Plug Gasket
-
1109248-18006-000 • Exhaust Plug• Exhaust Plug
-
1209159-10116-000 • Crankcase Nut• Crankcase Nut
-
1309206-13019-000 • Knock Pin• Knock Pin
-
1416700-93J00-000 • Piston Jet Valve• Piston Jet Valve
-
1509280-10009-000 •• O-Ring•• O-Ring
-
1609280-10016-000 •• O-Ring•• O-Ring
-
1707130-0616B-000 • Bolt• Bolt
-
1807130-0510A-000 • Piston Cooling Jet Bolt• Piston Cooling Jet Bolt
-
1911390-98J00-000 • Piston Cooling Jet• Piston Cooling Jet
-
2009280-06005-000 •• O-Ring•• O-Ring
-
2109246-05006-000 • Plug• Plug
-
2211330-93J01-000 Crankcase Water Jacket CoverCrankcase Water Jacket Cover
-
2311332-93J00-000 Crankcase Water Jacket Cover GasketCrankcase Water Jacket Cover Gasket
-
2401550-06207-000 Bolt (6x20)Bolt (6x20)
-
2516430-93J00-000 Oil Gallery Cover (NLA)Oil Gallery Cover (NLA)
-
2616431-93J00-000 Oil Gallery PlateOil Gallery Plate
-
2716433-93J00-000 Oil Gallery GasketOil Gallery Gasket
-
2801550-0835A-000 BoltBolt
-
2901550-08457-000 Bolt (8x45)Bolt (8x45)
-
3016510-96J10-000 Oil FilterOil Filter
