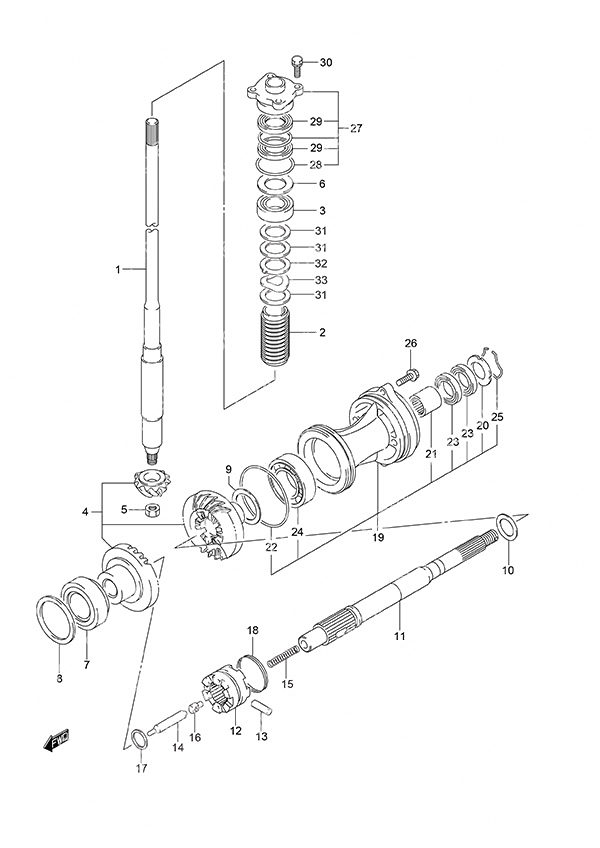

Fig. 38 - Transmission High Thrust для Suzuki DF 60A - 2014 года выпуска`
-
№АртикулНазвание
-
1-157110-88L30-000 Drive Shaft Assembly (L)
Type: LDrive Shaft Assembly (L)
Type: L -
1-257110-88L40-000 Drive Shaft Assembly (X)
Type: XDrive Shaft Assembly (X)
Type: X -
257133-90J02-000 Drive Shaft CollarDrive Shaft Collar
-
309265-25046-000 Bearing (25x52x19.25)Bearing (25x52x19.25)
-
457300-99824-000 Pinion & Gear SetPinion & Gear Set
-
509140-14024-000 NutNut
-
6-109181-40186-000 Shim (0.50)Shim (0.50)
-
6-209181-41002-000 Shim (0.55)Shim (0.55)
-
6-309181-41003-000 Shim (0.60)Shim (0.60)
-
6-409181-41004-000 Shim (0.65)Shim (0.65)
-
6-509181-41005-000 Shim (0.70)Shim (0.70)
-
6-609181-41006-000 Shim (0.75)Shim (0.75)
-
6-709181-40190-000 Shim (0.80)Shim (0.80)
-
6-809181-41008-000 Shim (0.85)Shim (0.85)
-
6-909181-41009-000 Shim (0.90)Shim (0.90)
-
6-1009181-41010-000 Shim (0.95)Shim (0.95)
-
6-1109181-40195-000 Shim (1.00)Shim (1.00)
-
6-1209181-41012-000 Shim (1.05)Shim (1.05)
-
6-1309181-41013-000 Shim (1.10)Shim (1.10)
-
6-1409181-41014-000 Shim (1.15)Shim (1.15)
-
709265-50003-000 Bearing (50x85x26)Bearing (50x85x26)
-
8-109181-50020-000 Shim (0.45)Shim (0.45)
-
8-209181-50021-000 Shim (0.50)Shim (0.50)
-
8-309181-50022-000 Shim (0.55)Shim (0.55)
-
8-409181-50023-000 Shim (0.60)Shim (0.60)
-
8-509181-50024-000 Shim (0.65)Shim (0.65)
-
8-609181-50025-000 Shim (0.70)Shim (0.70)
-
8-709181-50026-000 Shim (0.75)Shim (0.75)
-
8-809181-50027-000 Shim (0.80)Shim (0.80)
-
8-909181-50028-000 Shim (0.85)Shim (0.85)
-
8-1009181-50029-000 Shim (0.90)Shim (0.90)
-
9-109181-45003-000 Shim (1.00)Shim (1.00)
-
9-209181-45004-000 Shim (1.10)Shim (1.10)
-
9-309181-45005-000 Shim (1.20)Shim (1.20)
-
9-409181-45006-000 Shim (1.30)Shim (1.30)
-
9-509181-45007-000 Shim (1.40)Shim (1.40)
-
9-609181-45008-000 Shim (1.50)Shim (1.50)
-
9-709181-45009-000 Shim (1.60)Shim (1.60)
-
10-109181-28015-000 Shim (0.90)Shim (0.90)
-
10-209181-28016-000 Shim (1.00)Shim (1.00)
-
10-309181-28017-000 Shim (1.20)Shim (1.20)
-
10-409181-28018-000 Shim (1.30)Shim (1.30)
-
10-509181-28019-000 Shim (1.40)Shim (1.40)
-
10-609181-28020-000 Shim (1.60)Shim (1.60)
-
1157610-88L10-000 Propeller Shaft AssemblyPropeller Shaft Assembly
-
1257621-88L00-000 Clutch Dog ShifterClutch Dog Shifter
-
1309202-07002-000 Pin (7x48)Pin (7x48)
-
1457631-99E01-000 Push RodPush Rod
-
1509440-11020-000 SpringSpring
-
1609209-12007-000 Push PinPush Pin
-
1709181-25030-000 Shim (3.00)Shim (3.00)
-
1809440-49004-000 Clutch Dog SpringClutch Dog Spring
-
1956120-90J02-0EP Propeller Shaft Bearing HousingPropeller Shaft Bearing Housing
-
2056123-90J00-000 • Oil Seal Protector• Oil Seal Protector
-
2109263-28047-000 • Bearing (28x37x30)• Bearing (28x37x30)
-
2209280-97001-000 • O-Ring• O-Ring
-
2309282-28002-000 • Oil Seal• Oil Seal
-
2408113-62090-000 • B1 45x85x19 Bearing• B1 45x85x19 Bearing
-
2509387-52001-000 • Set Ring (SUS)• Set Ring (SUS)
-
2609116-08122-000 Bolt (8x30)Bolt (8x30)
-
2756130-87E00-000 Drive Shaft HousingDrive Shaft Housing
-
2809280-46004-000 • O-Ring• O-Ring
-
2909282-22007-000 • Oil Seal (22x36x6)• Oil Seal (22x36x6)
-
3009117-08110-000 Bolt (8x25)Bolt (8x25)
-
3109181-31001-000 Washer (31x46x2.0)Washer (31x46x2.0)
-
3209169-31001-000 WasherWasher
-
3309164-31001-000 Wave WasherWave Washer
