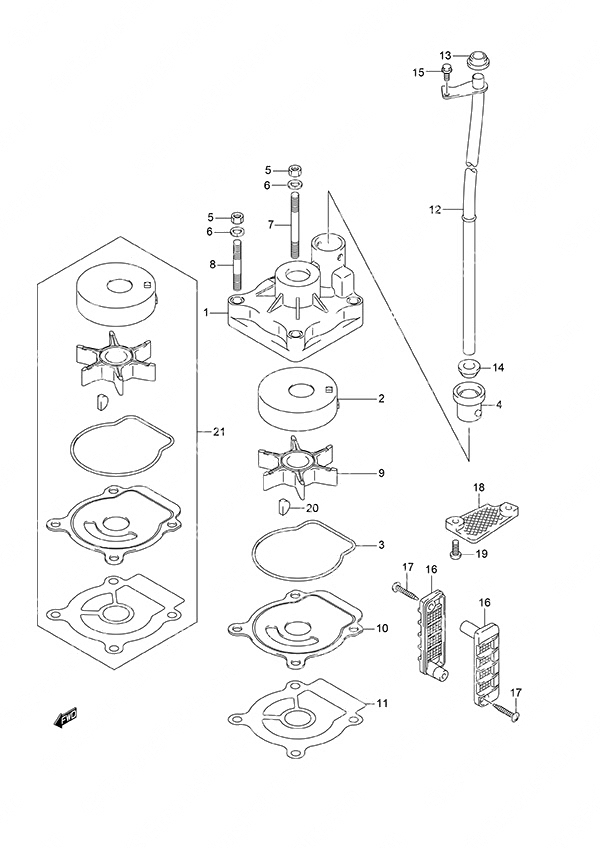

Fig. 21 - Water Pump для Suzuki DF 60A - 2014 года выпуска`
-
№АртикулНазвание
-
117410-88L00-000 Water Pump CaseWater Pump Case
-
217413-95J00-000 Water Pump Case SleeveWater Pump Case Sleeve
-
317416-95J00-000 Water Pump Case SealWater Pump Case Seal
-
417564-88L00-000 Water Pump Case BushingWater Pump Case Bushing
-
529141-93J00-000 Nut (6mm)Nut (6mm)
-
629162-93J00-000 Lock WasherLock Washer
-
709108-06143-000 Stud Bolt (L:45)Stud Bolt (L:45)
-
809108-06144-000 Stud Bolt (L:31)Stud Bolt (L:31)
-
917461-96312-000 Water Pump ImpellerWater Pump Impeller
-
1017471-95J01-000 Water Pump PlateWater Pump Plate
-
1117472-96304-000 Water Pump Plate GasketWater Pump Plate Gasket
-
1217560-88L10-000 Water Tube (L)Water Tube (L)
-
1317562-87L00-000 Replaced by 17562-87L01Replaced by 17562-87L01
-
1417562-87L00-000 Replaced by 17562-87L01Replaced by 17562-87L01
-
1509116-06236-000 Bolt (6x16)Bolt (6x16)
-
1617631-96320-000 Water FilterWater Filter
-
1703142-04309-000 Screw (4x30)Screw (4x30)
-
18-117635-87E00-000 Sub Water FilterSub Water Filter
-
18-217635-87E10-000 Gear Case Plate
OptionalGear Case Plate
Optional -
1909125-05046-000 Screw (5x12)Screw (5x12)
-
2009420-04006-000 Impeller KeyImpeller Key
-
2117400-88L01-000 Water Pump Repair Kit
OptionalWater Pump Repair Kit
Optional
