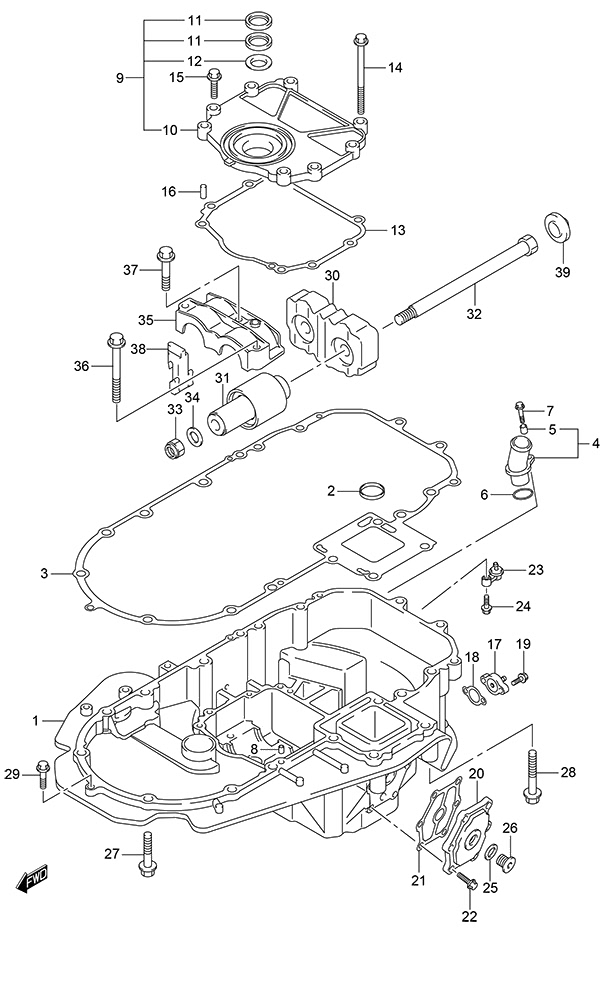

Fig. 140 - Engine Holder для Suzuki DF 150 - 2014 года выпуска`
-
№АртикулНазвание
-
1-151111-96J00-0EP Engine HolderEngine Holder
-
1-251111-96J00-Y5S Engine Holder
WhiteEngine Holder
White -
216519-93J00-000 Engine Holder SealEngine Holder Seal
-
351211-96J00-000 Engine Holder GasketEngine Holder Gasket
-
451115-90J10-000 Water Return UnionWater Return Union
-
509180-06289-000 • Spacer• Spacer
-
609280-26006-000 O-RingO-Ring
-
701550-06257-000 BoltBolt
-
809206-08001-000 Knock Pin (8x11)Knock Pin (8x11)
-
951120-96J02-000 Mount Oil Seal Cover AssemblyMount Oil Seal Cover Assembly
-
1051122-96J01-000 • Mount Oil Seal Cover• Mount Oil Seal Cover
-
1151124-93J01-000 • Oil Seal• Oil Seal
-
1251125-93J00-000 • Scrapper• Scrapper
-
1351123-96J02-000 Mount Oil Seal Cover GasketMount Oil Seal Cover Gasket
-
1409103-08109-000 Bolt (8x120)Bolt (8x120)
-
1501550-0830A-000 Bolt (8x30)Bolt (8x30)
-
1609206-08001-000 Knock Pin (8x11)Knock Pin (8x11)
-
1751140-96J00-000 Engine Holder CoverEngine Holder Cover
-
1851142-96J00-000 Engine Holder Cover GasketEngine Holder Cover Gasket
-
1901550-06207-000 Bolt (6x20)Bolt (6x20)
-
2051161-96J01-000 Engine Holder Water Jacket CoverEngine Holder Water Jacket Cover
-
2151162-96J00-000 Engine Holder Water Jacket Cover GasketEngine Holder Water Jacket Cover Gasket
-
2201550-06207-000 Bolt (6x20)Bolt (6x20)
-
2351170-96J01-000 Water Indicator BracketWater Indicator Bracket
-
2409116-06121-000 Bolt (6x25)Bolt (6x25)
-
2509160-18031-000 Exhaust Plug GasketExhaust Plug Gasket
-
2609248-18010-000 Exhaust PlugExhaust Plug
-
2709116-10175-000 Bolt (10x50)Bolt (10x50)
-
2809116-10137-000 Bolt (10x70)Bolt (10x70)
-
2901550-08307-000 BoltBolt
-
3054121-96J01-000 Upper Thrust MountUpper Thrust Mount
-
3154130-96J01-000 Upper MountUpper Mount
-
3254112-96J02-000 Upper Mount Bolt (14x227)Upper Mount Bolt (14x227)
-
3329159-93J00-000 Upper Mount Bolt NutUpper Mount Bolt Nut
-
3409160-15051-000 Upper Mount Bolt WasherUpper Mount Bolt Washer
-
3554137-93J02-000 Upper Mount CoverUpper Mount Cover
-
3609116-10135-000 Bolt (10x95)Bolt (10x95)
-
3709116-10175-000 Bolt (10x50)Bolt (10x50)
-
3854127-96J00-000 Upper Side MountUpper Side Mount
-
3954122-96J00-000 Upper Mount Thrust SpacerUpper Mount Thrust Spacer
