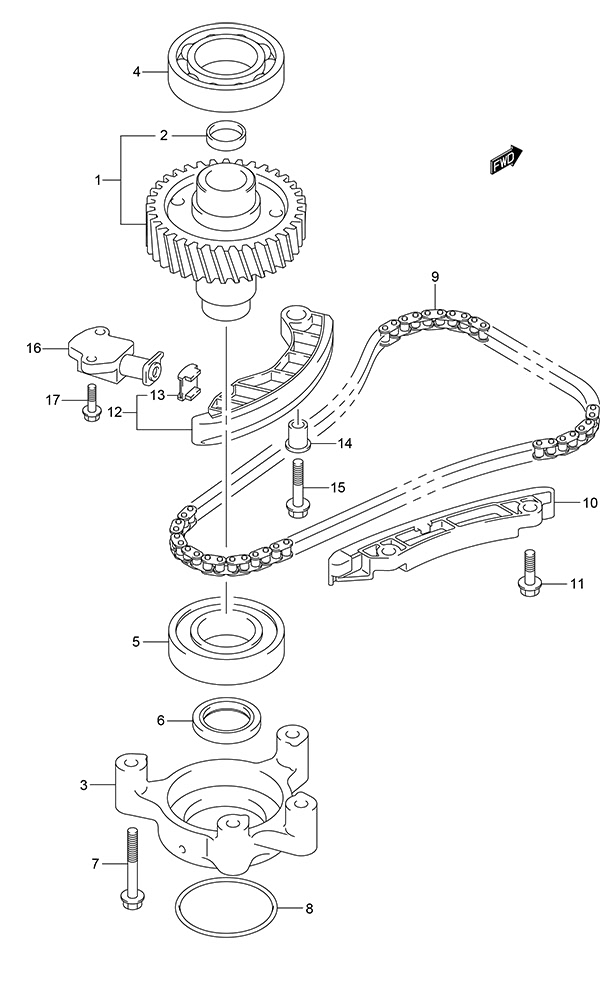

Fig. 12 - Timing Chain для Suzuki DF 150 - 2014 года выпуска`
-
№АртикулНазвание
-
112730-96J01-000 Driven GearDriven Gear
-
209241-25005-000 • Plug• Plug
-
312734-96J00-000 Driven Gear HolderDriven Gear Holder
-
408110-62080-000 BearingBearing
-
509262-40021-000 Bearing (40x80x18)Bearing (40x80x18)
-
609283-32044-000 Oil Seal (32x47x6)Oil Seal (32x47x6)
-
709103-08339-000 Bolt (8x55)Bolt (8x55)
-
809280-70012-000 O-RingO-Ring
-
912761-96J00-000 Timing ChainTiming Chain
-
1012772-96J00-000 Timing Chain GuideTiming Chain Guide
-
1101550-0825A-000 BoltBolt
-
1212810-96J00-000 Timing Chain TensionerTiming Chain Tensioner
-
1312813-73G00-000 • Timing Chain Tensioner Pad• Timing Chain Tensioner Pad
-
1412812-90J00-000 Timing Chain Tensioner SpacerTiming Chain Tensioner Spacer
-
1501550-0835A-000 BoltBolt
-
1612831-93J01-000 Tensioner Adjuster AssemblyTensioner Adjuster Assembly
-
1701550-0620A-000 BoltBolt
