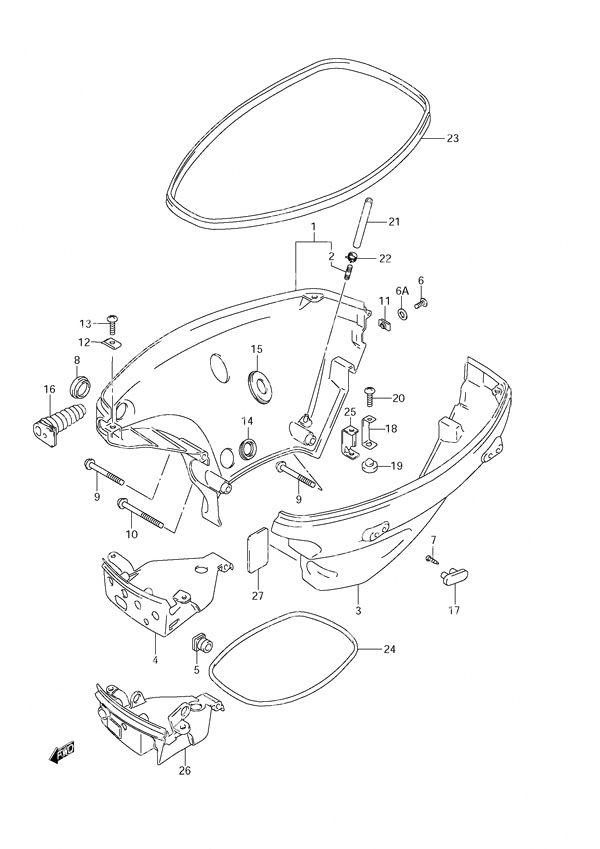

Fig. 48 - Side Cover для Suzuki DF 15 - 2004 года выпуска`
-
№АртикулНазвание
-
161810-94J00-0EP Starboard Side CoverStarboard Side Cover
-
261155-94500-000 • Water Inspection Tube• Water Inspection Tube
-
361821-94J00-0EP Port Side CoverPort Side Cover
-
461831-94J20-0EP Instrument Panel (NLA)Instrument Panel (NLA)
-
536656-93E00-000 Switch Lead Grommet (NLA)Switch Lead Grommet (NLA)
-
609125-06067-000 Screw (6x16)Screw (6x16)
-
703542-05169-000 ScrewScrew
-
809250-26003-000 Clutch Hole PlugClutch Hole Plug
-
909136-06137-000 Screw (6x55)Screw (6x55)
-
1009136-06138-000 Screw (6x75)Screw (6x75)
-
1109148-06015-000 NutNut
-
1209148-06017-000 NutNut
-
1302142-06167-000 Cross Screw (6x16)Cross Screw (6x16)
-
1461115-93E00-000 Side Cover Drain SealSide Cover Drain Seal
-
1561124-93E00-000 Side Cover PlugSide Cover Plug
-
1667331-93E20-000 Side Cover Grommet (NLA)Side Cover Grommet (NLA)
-
1761851-93E10-000 Engine Cover ProtectorEngine Cover Protector
-
1861827-93E00-000 Side Cover Holder (NLA)Side Cover Holder (NLA)
-
1909321-08020-000 Side Cover CushionSide Cover Cushion
-
2002142-06167-000 Cross Screw (6x16)Cross Screw (6x16)
-
2115211-91J00-180 Hose (NLA)Hose (NLA)
-
2209401-08413-000 ClipClip
-
2361112-93930-000 Lower Engine Cover RubberLower Engine Cover Rubber
-
2461134-93E00-000 Side Cover SealSide Cover Seal
