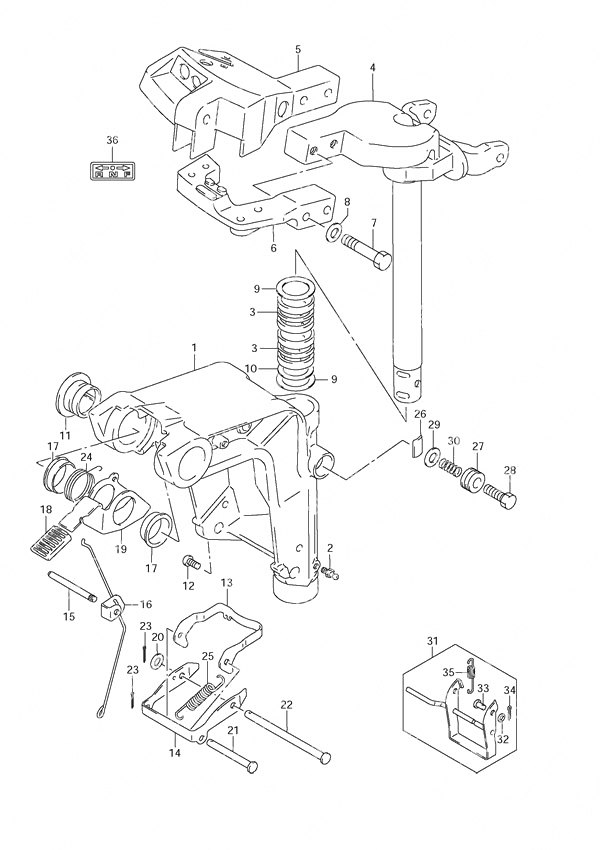

Fig. 39 - Swivel Bracket для Suzuki DF 15 - 2004 года выпуска`
-
№АртикулНазвание
-
143111-93933-0EP Swivel BracketSwivel Bracket
-
222511-99011-000 Grease NippleGrease Nipple
-
343711-99J00-000 Steering BushingSteering Bushing
-
443750-93E23-0EP Steering BracketSteering Bracket
-
543761-93E11-0EP Handle BracketHandle Bracket
-
643755-93E02-0EP Steering Cable End Attachment
w/Remote ControlSteering Cable End Attachment
w/Remote Control -
709100-08296-000 Bolt (NLA)Bolt (NLA)
-
809160-08082-000 Washer (8.5x16x1.2)Washer (8.5x16x1.2)
-
909160-27013-000 WasherWasher
-
1009280-27004-000 O-RingO-Ring
-
1143211-87JL0-000 Swivel Bracket BushingSwivel Bracket Bushing
-
1209125-06063-000 Screw (6x10)Screw (6x10)
-
1345231-93901-000 Reverse Lock Arm (NLA)Reverse Lock Arm (NLA)
-
1445241-90L00-000 Reverse Lock Arm LinkReverse Lock Arm Link
-
1541225-94502-000 Release Arm PinRelease Arm Pin
-
1645250-89E01-000 Release Link (NLA)Release Link (NLA)
-
1709306-22006-000 BushingBushing
-
1845255-93001-000 Release Lever RubberRelease Lever Rubber
-
1945261-92L00-000 Release LeverRelease Lever
-
2009160-06082-000 Washer (6.5x13x1.0)Washer (6.5x13x1.0)
-
2109200-05014-000 PinPin
-
2209200-06061-000 PinPin
-
2309204-01002-000 Cotter PinCotter Pin
-
2445267-94J00-000 Release SpringRelease Spring
-
2545212-94J01-000 Reverse Lock SpringReverse Lock Spring
-
2643411-939L0-000 Steering Adjuster PlateSteering Adjuster Plate
-
2743412-93900-000 Steering Adjuster CoverSteering Adjuster Cover
-
2809100-08232-000 Bolt (8x30)Bolt (8x30)
-
2909160-08082-000 Washer (8.5x16x1.2)Washer (8.5x16x1.2)
-
3029440-93J00-000 Steering Adjuster SpringSteering Adjuster Spring
-
3145700-93E01-000 Shallow Water Drive AssyShallow Water Drive Assy
-
3209160-06082-000 • Washer (6.5x13x1.0)• Washer (6.5x13x1.0)
-
3309200-06068-000 • Shallow Drive Arm Shaft• Shallow Drive Arm Shaft
-
3409204-01006-000 • Cotter Pin• Cotter Pin
-
3509443-08031-000 • Spring• Spring
-
3621131-94J00-YAY Clutch Shift MarkClutch Shift Mark
