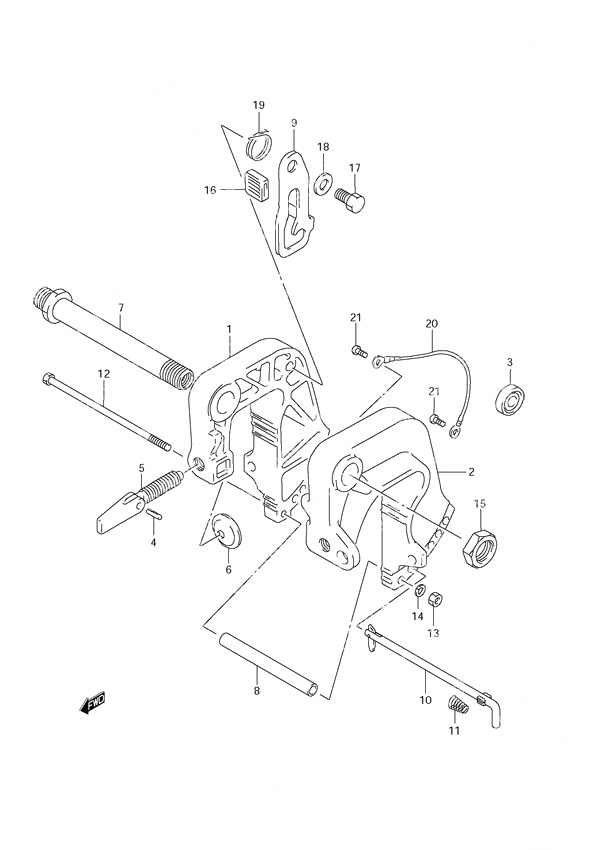

Fig. 36 - Clamp Bracket для Suzuki DF 15 - 2004 года выпуска`
-
№АртикулНазвание
-
141111-93E02-0EP Starboard Clamp BracketStarboard Clamp Bracket
-
241121-89E53-0EP Port Clamp Bracket (NLA)Port Clamp Bracket (NLA)
-
409205-06007-000 Spring Pin (6x25)Spring Pin (6x25)
-
541210-89E11-000 Clamp Screw AssemblyClamp Screw Assembly
-
641213-94J01-000 Clamp PlateClamp Plate
-
741130-90L00-000 Clamp Bracket ShaftClamp Bracket Shaft
-
809180-06163-000 SpacerSpacer
-
941222-93E1V-000 Tilt Lock ArmTilt Lock Arm
-
1045420-93E02-000 Tilt Lock PinTilt Lock Pin
-
1109441-17001-000 SpringSpring
-
1209100-06177-000 Bolt (6x140)Bolt (6x140)
-
1329141-93J00-000 Nut (6mm)Nut (6mm)
-
1409162-06006-000 Lock WasherLock Washer
-
1509159-22006-000 NutNut
-
1641225-94400-000 Tilt Lock Arm RubberTilt Lock Arm Rubber
-
1709111-10067-000 Bolt (10x20.4)Bolt (10x20.4)
-
1809160-10082-000 Washer (10.5x19x2.0)Washer (10.5x19x2.0)
-
1941224-94J00-000 Tilt Lock SpringTilt Lock Spring
-
2036894-95201-000 Wire Lead (L:165)
Clamp to SwivelWire Lead (L:165)
Clamp to Swivel -
2109125-05050-000 Screw (5x8)Screw (5x8)
