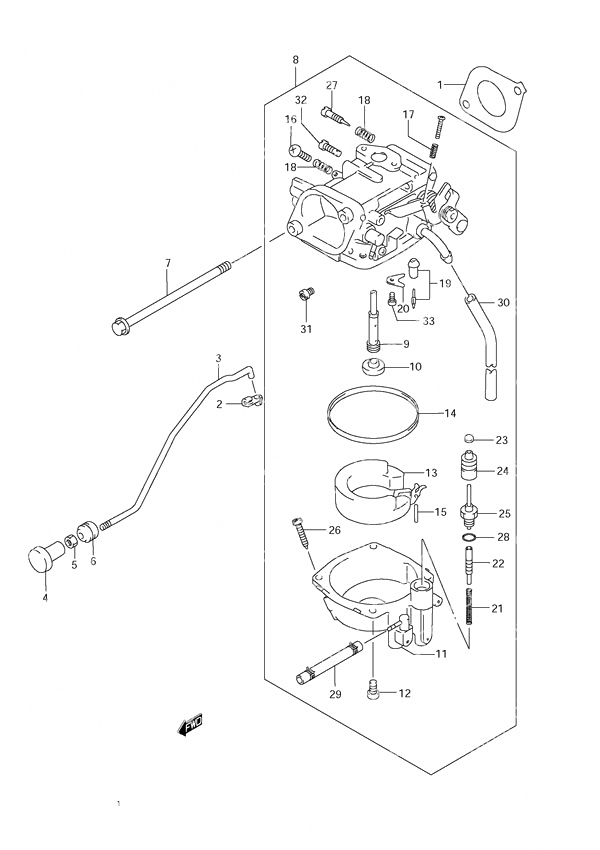

Fig. 11 - Carburetor для Suzuki DF 15 - 2004 года выпуска`
-
№АртикулНазвание
-
113125-95D30-000 Carburetor GasketCarburetor Gasket
-
209403-04306-000 Connector (NLA)Connector (NLA)
-
313413-93E10-000 Choke Rod (NLA)Choke Rod (NLA)
-
413631-93501-000 Starter KnobStarter Knob
-
509140-04007-000 NutNut
-
609320-04009-000 BushingBushing
-
701550-06957-000 BoltBolt
-
813200-93E70-000 Carburetor Assembly (NLA)Carburetor Assembly (NLA)
-
913235-93E10-000 • Main Nozzle• Main Nozzle
-
1013239-95D00-000 • Main Nozzle Cap• Main Nozzle Cap
-
1113245-93E01-000 • Float Chamber• Float Chamber
-
1213249-89J00-000 • Screw (NLA)• Screw (NLA)
-
1313250-95D01-000 • Carburetor Float• Carburetor Float
-
1413251-95D00-000 • Float Chamber Gasket• Float Chamber Gasket
-
1513254-98300-000 • Float Pin• Float Pin
-
1613267-93900-000 • Screw• Screw
-
1713268-92910-000 • Spring• Spring
-
1813268-96111-000 • Spring• Spring
-
1913370-95D00-000 • Needle Valve• Needle Valve
-
2013373-46710-000 • Needle Valve Plate• Needle Valve Plate
-
2113441-89J00-000 • Spring• Spring
-
2213493-20E20-000 • Plunger• Plunger
-
2313495-09400-000 • Cap• Cap
-
2413495-18E00-000 • Cap• Cap
-
2513496-20E20-000 • Holder Guide• Holder Guide
-
2613279-90000-000 • Adjuster• Adjuster
-
2713662-93E10-000 • Adjuster• Adjuster
-
2809280-08014-000 • O-Ring• O-Ring
-
2913651-93E00-000 • Hose• Hose
-
3009352-30503-600 • Hose
L:600->200• Hose
L:600->200 -
31-109491-25014-000 • Main Jet #125• Main Jet #125
-
31-209491-24034-000 • Main Jet #121.3
High Altitude Spec• Main Jet #121.3
High Altitude Spec -
32-109492-47020-000 • Pilot Jet #47.5• Pilot Jet #47.5
-
32-209492-46003-000 • Pilot Jet #46.3
High Altitude Spec• Pilot Jet #46.3
High Altitude Spec -
3302112-0306B-000 • Screw (3x6)• Screw (3x6)
