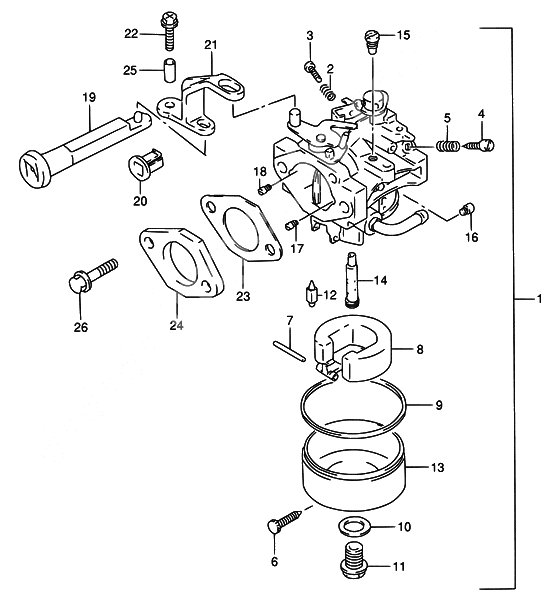

Carburetor assy для Suzuki DT4 Y - 2000 года выпуска`
![](/wa-data/public/shop/sheme/suzuki/outboard/6e5bd2823ee9bf063425d7c9f67a576d.png)
-
№АртикулНазвание
-
113200-986A1-000 КарбюраторКарбюратор
-
213268-92910-000 Пружина
SpringПружина
Spring -
313534-98900-000 БолтБолт
-
413279-90C00-000 РегуляторРегулятор
-
513268-96110-000 Пружина
Spring, stop screwПружина
Spring, stop screw -
513268-96111-000 ПружинаПружина
-
613616-93900-000 Регулятор болтаРегулятор болта
-
713254-98300-000 Штифт карбюратора
Pin, floatШтифт карбюратора
Pin, float -
813250-87420-000 ПоплавокПоплавок
-
913251-87400-000 Прокладка
Gasket, float chamberПрокладка
Gasket, float chamber -
1013249-90100-000 Прокладка
Gasket, drain plugПрокладка
Gasket, drain plug -
1113247-986A0-000 Bolt, drain
Plug, drainBolt, drain
Plug, drain -
1213371-986A0-000 Клапан
Needle assyКлапан
Needle assy -
1313245-986A0-000 Камера плавающаяКамера плавающая
-
1413236-986A0-000 Жиклер
Nozzle, mainЖиклер
Nozzle, main -
1509492-55009-000 Жиклер (55)
Jet, pilot (#55)Жиклер (55)
Jet, pilot (#55) -
1609491-21029-000 Жиклер главный (107.5)
Jet, main (107.5)Жиклер главный (107.5)
Jet, main (107.5) -
1709493-18001-000 Жиклерпроводник воздуха
Jet, air (0.9)Жиклерпроводник воздуха
Jet, air (0.9) -
1809493-24007-000 Жиклер воздушный (1.2)
Jet, air (1.2)Жиклер воздушный (1.2)
Jet, air (1.2) -
1913631-98610-000 Рукоятка статера
Knob, starterРукоятка статера
Knob, starter -
2013632-93900-000 Grommet
Grommet, choke knobGrommet
Grommet, choke knob -
2113633-98610-000 Рукоятка
Lever, chokeРукоятка
Lever, choke -
2202162-06257-000 Bolt
BoltBolt
Bolt -
2313125-90C10-000 Прокладка карбюратора
Gasket, carburetorПрокладка карбюратора
Gasket, carburetor -
2413129-986A0-000 Insulator, carburetor
Insulator, carburetorInsulator, carburetor
Insulator, carburetor -
2509180-06097-000 Кольцо/шайба
Spacer, clutch shaftКольцо/шайба
Spacer, clutch shaft -
2601550-06707-000 BoltBolt
