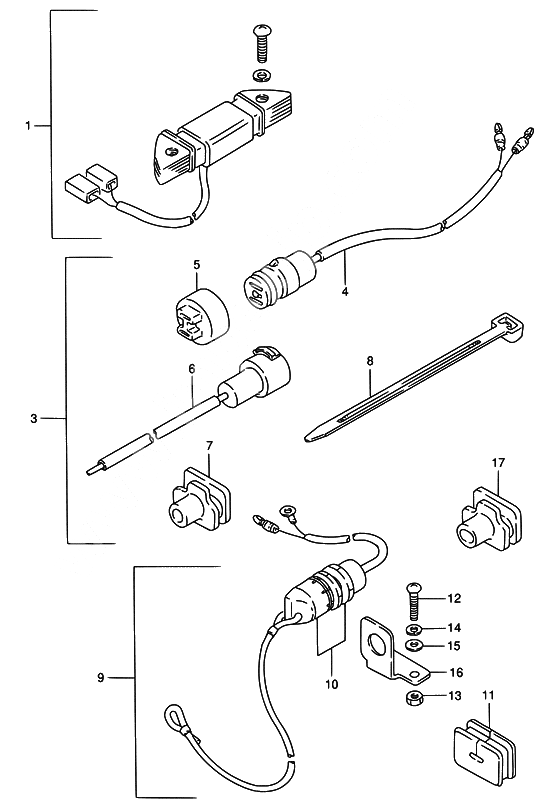

Opt:electrical для Suzuki DT4 Y - 2000 года выпуска`
![](/wa-data/public/shop/sheme/suzuki/outboard/328b930a0a9423b4cbafe40e43f0f8a7.png)
-
№АртикулНазвание
-
132200-98600-000 Катушка генераторная
Coil, lightingКатушка генераторная
Coil, lighting -
339600-93900-000 Комплект коробки
Receptacle set->9600-93910Комплект коробки
Receptacle set->9600-93910 -
339600-93910-000 Комплект коробкиКомплект коробки
-
439601-95D00-000 Receptacle
Receptacle assy, lightingReceptacle
Receptacle assy, lighting -
536634-93910-000 CapCap
-
639602-93900-000 Заглушка лампы
Plug, lightingЗаглушка лампы
Plug, lighting -
739603-93900-000 Grommet
Grommet, receptacle cableGrommet
Grommet, receptacle cable -
809407-25402-000 Clamp
Clamp, tilt swClamp
Clamp, tilt sw -
937802-98600-000 Комплект предохранителей
->7802-93941Комплект предохранителей
->7802-93941 -
937802-93941-000 Комплект предохранителейКомплект предохранителей
-
1037820-98112-000 Переключатель аварийный
->7830-89X50Переключатель аварийный
->7830-89X50 -
1037830-89X50-000 Переключатель аварийныйПереключатель аварийный
-
1137824-92D00-000 Grommet
Grommet, emergency switchGrommet
Grommet, emergency switch -
1202112-04163-000 Болт
ScrewБолт
Screw -
1202112-0416A-000 БолтБолт
-
1308310-00043-000 ГайкаГайка
-
1308310-0004A-000 ГайкаГайка
-
1408321-01043-000 Пластина замкаПластина замка
-
1408321-0104A-000 Пластина замкаПластина замка
-
1508322-01047-000 ШайбаШайба
-
1637950-93901-000 Кронштейн выхода
Bracket, emergency switchКронштейн выхода
Bracket, emergency switch -
1737824-98100-000 GrommetGrommet
