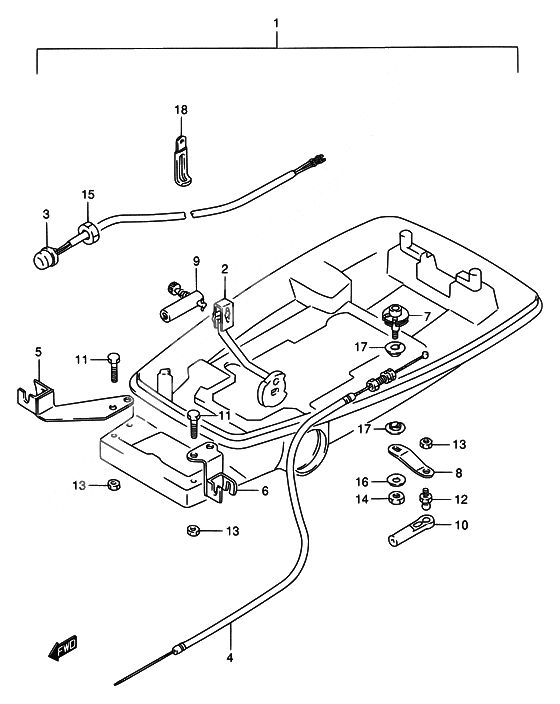

Opt:remote control parts для Suzuki DT4 Y - 2000 года выпуска`
-
№АртикулНазвание
-
167130-98820-000 Переходники, комплект
Parts assy, remoconПереходники, комплект
Parts assy, remocon -
221110-98650-000 Рукоятка муфты
Lever, clutchРукоятка муфты
Lever, clutch -
337800-93714-000 Переключатель
Switch assy, engine stopПереключатель
Switch assy, engine stop -
463610-98610-000 КАБЕЛЬ ДРОССЕЛЯ
Cable assy, throttleКАБЕЛЬ ДРОССЕЛЯ
Cable assy, throttle -
567340-98600-000 Зажим дистанционного кабеля
Holder, remocon cableЗажим дистанционного кабеля
Holder, remocon cable -
667340-98610-000 Зажим дистанционного кабеля
Holder, remocon cableЗажим дистанционного кабеля
Holder, remocon cable -
767410-98600-000 Вал дросселя
Shaft, remocon throttleВал дросселя
Shaft, remocon throttle -
867412-98600-000 Ручка дросселя
Lever, remocon throttleРучка дросселя
Lever, remocon throttle -
967440-93701-000 Кабель муфты
Guide, clutch cableКабель муфты
Guide, clutch cable -
1067466-95200-000 Переходник
Connector, throttle cableПереходник
Connector, throttle cable -
1109100-06131-000 Болт 6X12Болт 6X12
-
1209119-06047-000 Болт
Pivot, ballБолт
Pivot, ball -
1309140-06020-000 ГайкаГайка
-
1409140-08016-000 Гайка
MODEL:94~00Гайка
MODEL:94~00 -
1409140-08023-XC0 ГайкаГайка
-
1409140-08019-000 Гайка 8MMГайка 8MM
-
1509140-14030-000 Гайка 14MMГайка 14MM
-
1609160-08082-000 ШайбаШайба
-
1609160-08091-000 Шайба
Washer (8.5x14x1.0)MODEL:97~00Шайба
Washer (8.5x14x1.0)MODEL:97~00 -
1709306-08002-000 Втулка
Bush, throttle leverВтулка
Bush, throttle lever -
1809404-06432-000 Clamp (l:80)
Clamp (l:80)Clamp (l:80)
Clamp (l:80)
