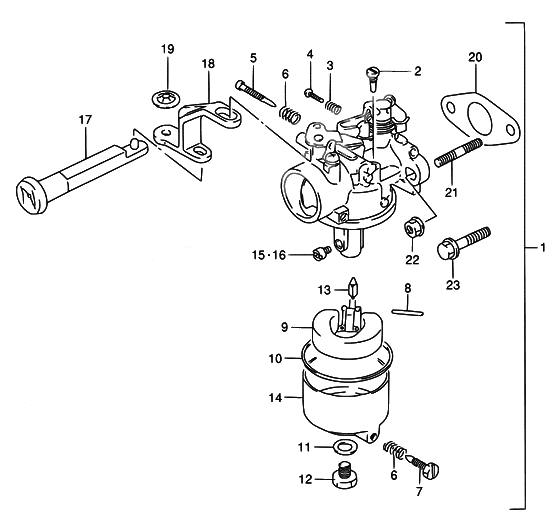

Carburetor assy для Suzuki DT4 Y - 2000 года выпуска`
-
№АртикулНазвание
-
113200-98931-000 Карбюратор
J4BКарбюратор
J4B -
113200-98620-000 Карбюратор
DT4Карбюратор
DT4 -
209492-45035-000 Жиклерпроводник
Jet, pilot (#45)DT4,Жиклерпроводник
Jet, pilot (#45)DT4, -
209492-40010-000 P/j 40 (n101043
Jet, pilot (#40)J4BP/j 40 (n101043
Jet, pilot (#40)J4B -
313268-92910-000 Пружина
SpringПружина
Spring -
413534-98900-000 БолтБолт
-
513269-98300-000 Винт
Screw, pilot airВинт
Screw, pilot air -
613268-96110-000 Пружина
Spring, stop screwПружина
Spring, stop screw -
613268-96111-000 ПружинаПружина
-
713616-93900-000 Регулятор болтаРегулятор болта
-
813254-98300-000 Штифт карбюратора
Pin, floatШтифт карбюратора
Pin, float -
913250-98310-000 ПоплавокПоплавок
-
1013251-98300-000 Поплавок прокладки
Gasket, float chamberПоплавок прокладки
Gasket, float chamber -
1113343-98520-000 Прокладка дренажнаяПрокладка дренажная
-
1213613-98300-000 BoltBolt
-
1313371-98300-000 Клапан
Needle assyКлапан
Needle assy -
1413245-98900-000 Камера попловковаяКамера попловковая
-
1509491-92005-000 Жиклер главный (92.5)
Jet, main (92.5)J4BЖиклер главный (92.5)
Jet, main (92.5)J4B -
1509491-97004-000 Жиклер главный (97.5)
Jet, main (#97.5)DT4Жиклер главный (97.5)
Jet, main (#97.5)DT4 -
1609491-82003-000 Jet main
Jet, main (#82.5)OPT J4BJet main
Jet, main (#82.5)OPT J4B -
1609491-97003-000 Жиклер главный (97.5)
Jet, main (#97.5)OPT J4BЖиклер главный (97.5)
Jet, main (#97.5)OPT J4B -
1609491-87004-000 Jet, main
Jet, main (#87.5)OPT J4BJet, main
Jet, main (#87.5)OPT J4B -
1609491-92005-000 Жиклер главный (92.5)
Jet, main (92.5)OPT DT4Жиклер главный (92.5)
Jet, main (92.5)OPT DT4 -
1609491-20011-000 M/j 102.5 (n102
Jet, main (#102.5)OPT DT4M/j 102.5 (n102
Jet, main (#102.5)OPT DT4 -
1609491-20025-000 M/j 102.5 (n102M/j 102.5 (n102
-
1713631-98610-000 Рукоятка статера
Knob, starterРукоятка статера
Knob, starter -
1813633-98601-000 РукояткаРукоятка
-
1909148-06008-000 Гайка
Nut, adjuster knobГайка
Nut, adjuster knob -
2013125-98310-000 Прокладка карбюратора
Gasket, carburetorПрокладка карбюратора
Gasket, carburetor -
2109108-06060-000 Болт заклепка
Stud boltMODEL:97~00Болт заклепка
Stud boltMODEL:97~00 -
2101411-06207-000 Bolt
Stud bolt~MODEL:96Bolt
Stud bolt~MODEL:96 -
2101411-0620A-000 BoltBolt
-
2208316-10067-000 Гайка
MODEL:97~00Гайка
MODEL:97~00 -
2301570-06207-000 Bolt
MODEL:97~00Bolt
MODEL:97~00
