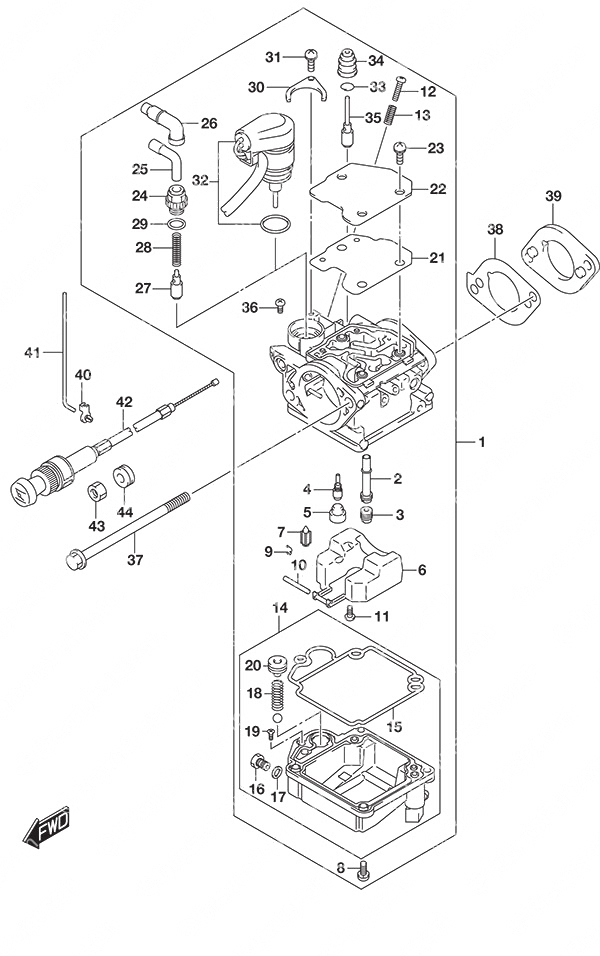

Fig. 128C - Carburetor Non-Remote Control для Suzuki DF 9.9A - 2015 года выпуска`
-
№АртикулНазвание
-
1-113200-99J20-000 Carburetor Assembly
Manual StarterCarburetor Assembly
Manual Starter -
1-213200-99J30-000 Carburetor Assembly
Electric StarterCarburetor Assembly
Electric Starter -
213236-99J20-000 • Main Nozzle• Main Nozzle
-
3-109491-82013-000 • Main Jet #82• Main Jet #82
-
3-209491-80017-000 • Main Jet #80• Main Jet #80
-
4-109492-38011-000 • Pilot Jet #38• Pilot Jet #38
-
4-209492-35033-000 • Pilot Jet #35• Pilot Jet #35
-
513239-94J00-000 • Rubber Cap• Rubber Cap
-
613250-99J00-000 • Float• Float
-
713370-94J00-000 • Needle Valve• Needle Valve
-
813247-94J00-000 • Screw• Screw
-
913375-26E00-000 • Valve Clip• Valve Clip
-
1013254-94J00-000 • Float Pin• Float Pin
-
1113802-94J00-000 • Screw• Screw
-
1213534-94J00-000 • Stop Screw• Stop Screw
-
1313268-94J00-000 • Spring• Spring
-
14-113240-99J20-000 • Float Chamber Assembly
Manual Starter• Float Chamber Assembly
Manual Starter -
14-213240-99J30-000 • Float Chamber Assembly
Electric Starter• Float Chamber Assembly
Electric Starter -
1513251-99J00-000 •• Float Chamber Gasket•• Float Chamber Gasket
-
1613279-99J00-000 •• Drain Screw•• Drain Screw
-
1713275-99J00-000 •• Plain Washer•• Plain Washer
-
1813441-99J00-000 •• Spring•• Spring
-
1913443-99J00-000 •• Special Screw•• Special Screw
-
2013493-99J00-000 •• Plunger•• Plunger
-
2113283-99J00-000 • Packing• Packing
-
2213282-99J00-000 • Plate• Plate
-
2313367-94J00-000 • Screw• Screw
-
2413361-99J00-000 • Cable Holder
Manual Starter• Cable Holder
Manual Starter -
2513362-94J00-000 • Cable Guide
Manual Starter• Cable Guide
Manual Starter -
2613363-94J00-000 • Cable Sealing Cap
Manual Starter• Cable Sealing Cap
Manual Starter -
2713364-94J00-000 • Starter Valve
Manual Starter• Starter Valve
Manual Starter -
2813365-94J00-000 • Spring
Manual Starter• Spring
Manual Starter -
2913295-14G00-000 • O-Ring
Manual Starter• O-Ring
Manual Starter -
3013428-06F30-000 • Plate
Electric Starter• Plate
Electric Starter -
3113367-94J00-000 • Screw
Electric Starter• Screw
Electric Starter -
3213368-99J00-000 • Starter Assembly
Electric Starter• Starter Assembly
Electric Starter -
3313494-94J00-000 • Clip• Clip
-
3413495-94J00-000 • Rubber Cap• Rubber Cap
-
3513496-99J00-000 • Link Rod• Link Rod
-
3613281-99J00-000 • Pan Screw• Pan Screw
-
3709103-06276-000 Bolt (6x100)Bolt (6x100)
-
3813125-99J00-000 Carburetor GasketCarburetor Gasket
-
3913124-99J00-000 InsulatorInsulator
-
4013436-91J00-000 Choke Rod ConnectorChoke Rod Connector
-
4113513-99J00-000 Throttle Rod (NLA)Throttle Rod (NLA)
-
4213640-99JL0-000 Starter Knob Assembly
Manual StarterStarter Knob Assembly
Manual Starter -
4309159-14032-000 Nut
Manual StarterNut
Manual Starter -
4409320-10501-000 Cushion
Manual StarterCushion
Manual Starter
