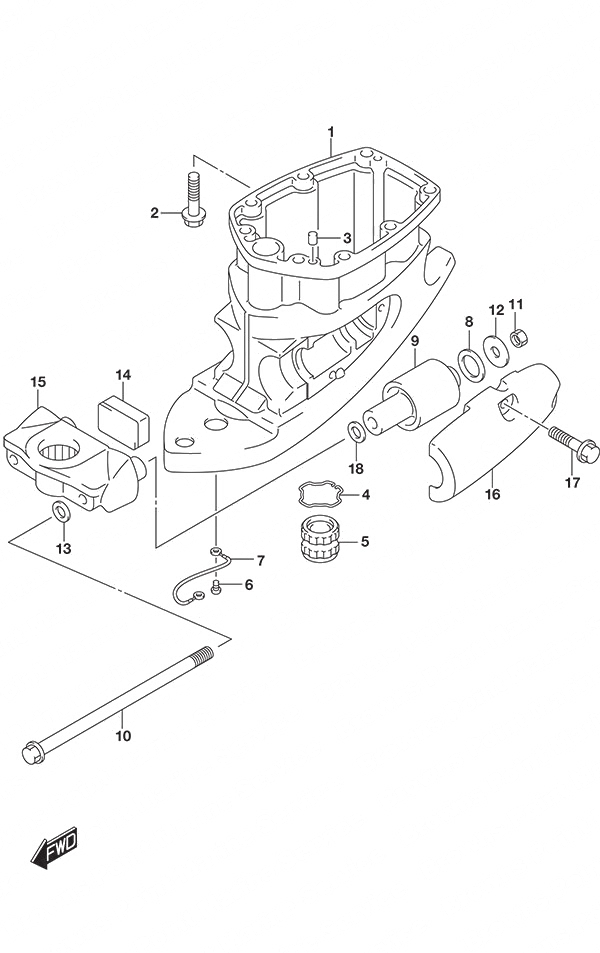

Fig. 405 - Drive Shaft Housing для Suzuki DF 115A - 2015 года выпуска`
-
№АртикулНазвание
-
1-152111-90J02-0EP Drive Shaft Housing (L)
Type: LDrive Shaft Housing (L)
Type: L -
1-252111-90J02-Y5S Drive Shaft Housing (L)
White Type: LDrive Shaft Housing (L)
White Type: L -
1-352111-90J12-0EP Drive Shaft Housing (X)
Type: XDrive Shaft Housing (X)
Type: X -
1-452111-90J12-Y5S Drive Shaft Housing (X)
White w/Transom (X)Drive Shaft Housing (X)
White w/Transom (X) -
209116-10176-000 Bolt (10x44)Bolt (10x44)
-
309202-08006-000 Knock Pin (8x12)Knock Pin (8x12)
-
409387-45001-000 Set Ring (SUS)
Type: XSet Ring (SUS)
Type: X -
557130-92J01-000 Drive Shaft Bushing (X)
Type: XDrive Shaft Bushing (X)
Type: X -
609125-06063-000 Screw (6x10)Screw (6x10)
-
736895-87D10-000 Wire Lead (L:310)
Swivel to HousingWire Lead (L:310)
Swivel to Housing -
854121-87D01-000 DamperDamper
-
954160-90J20-000 Lower MountLower Mount
-
1054166-90J11-000 Lower Mount BoltLower Mount Bolt
-
1109159-12014-000 Nut (12x17)Nut (12x17)
-
1209160-12112-000 Washer (12x40x3.0)Washer (12x40x3.0)
-
1354114-90J10-000 WasherWasher
-
1454151-90J00-000 Lower Thrust MountLower Thrust Mount
-
15-154211-90J01-0EP Lower Mount BracketLower Mount Bracket
-
15-254211-90J01-Y5S Lower Mount Bracket
WhiteLower Mount Bracket
White -
16-154221-90J02-0EP Lower Mount CoverLower Mount Cover
-
16-254221-90J02-Y5S Lower Mount Cover
WhiteLower Mount Cover
White -
1709116-10176-000 Bolt (10x44)Bolt (10x44)
-
1809160-12113-000 Washer (12.5x30x2.5)Washer (12.5x30x2.5)
