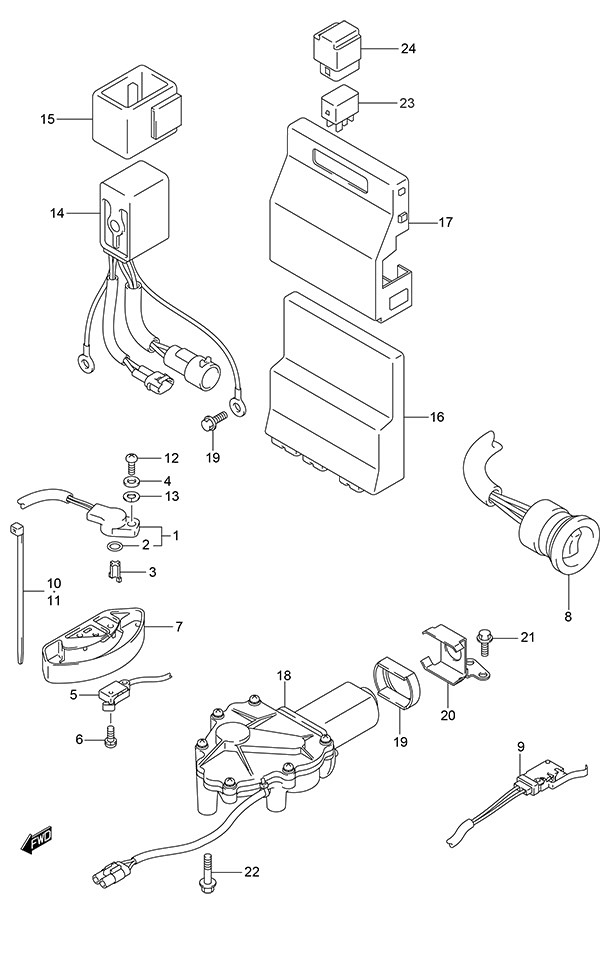

Fig. 126 - PTT Switch/Engine Control Unit (Model: TG/ZG) для Suzuki DF 175 - 2014 года выпуска`
-
№АртикулНазвание
-
113580-98J03-000 Shift Position Sensor AssemblyShift Position Sensor Assembly
-
213575-40F00-000 • O-Ring• O-Ring
-
337729-96L00-000 Shift Sensor LeverShift Sensor Lever
-
409160-05029-000 Washer (5.5x10x0.8)Washer (5.5x10x0.8)
-
537721-93J00-000 Neutral Switch AssemblyNeutral Switch Assembly
-
609137-04004-000 Screw (4x16)Screw (4x16)
-
737725-93J11-000 Switch Assembly CoverSwitch Assembly Cover
-
837850-99E05-000 PTT Switch AssemblyPTT Switch Assembly
-
937722-93J13-000 Tilt Limit Switch AssemblyTilt Limit Switch Assembly
-
1009407-14407-000 Clamp (L:145)Clamp (L:145)
-
1109407-10404-000 Clamp (L:100)Clamp (L:100)
-
1207130-05167-000 BoltBolt
-
1308321-0105A-000 Lock WasherLock Washer
-
1438410-93J21-000 PTT Relay AssemblyPTT Relay Assembly
-
1538415-93J20-000 PTT Relay HolderPTT Relay Holder
-
1633920-96JF0-000 Engine Control UnitEngine Control Unit
-
1733925-98J00-000 ECU CushionECU Cushion
-
1838890-98J12-000 Shift Actuator AssemblyShift Actuator Assembly
-
1938892-98J01-000 Shift Actuator DamperShift Actuator Damper
-
2038895-98J00-000 Shift Actuator BracketShift Actuator Bracket
-
2101550-06167-000 Bolt (6x16)Bolt (6x16)
-
2201550-06307-000 Bolt (6x30)Bolt (6x30)
-
2338860-76F01-000 RelayRelay
-
2438915-90J00-000 Relay HolderRelay Holder
