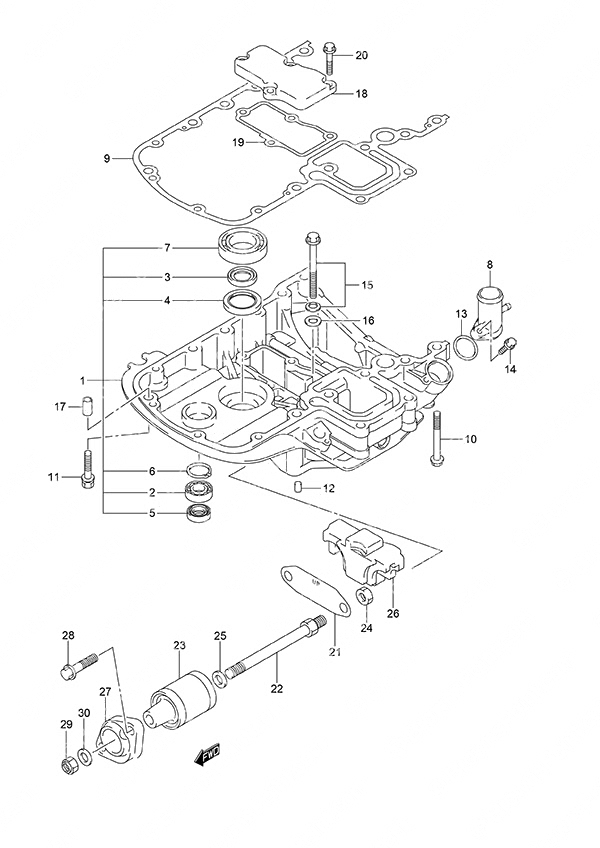

Fig. 71 - Engine Holder для Suzuki DF 115A - 2014 года выпуска`
-
№АртикулНазвание
-
151110-90851-0EP Engine Holder SetEngine Holder Set
-
209262-17019-000 • Bearing (17x35x8)• Bearing (17x35x8)
-
309282-24003-000 • Oil Seal (24x36x6)• Oil Seal (24x36x6)
-
409283-32044-000 • Oil Seal (32x47x6)• Oil Seal (32x47x6)
-
509289-18001-000 • Clutch Shaft Seal• Clutch Shaft Seal
-
608331-41359-000 • Circlip• Circlip
-
709262-35069-000 • Bearing (35x62x16)• Bearing (35x62x16)
-
851115-90J00-000 Water Return UnionWater Return Union
-
951211-90J22-000 Engine Holder GasketEngine Holder Gasket
-
1009116-08160-000 Bolt (8x70)Bolt (8x70)
-
1109116-08128-000 Bolt (8x40)Bolt (8x40)
-
1209206-08001-000 Knock Pin (8x11)Knock Pin (8x11)
-
1309280-26006-000 O-RingO-Ring
-
1401550-06257-000 BoltBolt
-
1529117-93J10-000 Bolt (8x45) w/WasherBolt (8x45) w/Washer
-
1609160-08059-000 Washer (8.5x18x1.6)Washer (8.5x18x1.6)
-
1704211-11129-000 Dowel Pin (11x12)Dowel Pin (11x12)
-
1851122-90J00-000 Mount Case CoverMount Case Cover
-
1951123-90J01-000 Mount Case Cover GasketMount Case Cover Gasket
-
2001550-0825A-000 BoltBolt
-
2154123-90J01-000 Upper Mount PlateUpper Mount Plate
-
2254112-90J21-000 Upper Mount BoltUpper Mount Bolt
-
2354130-90J40-000 Upper MountUpper Mount
-
2409159-12014-000 Nut (12x17)Nut (12x17)
-
2554114-90J10-000 WasherWasher
-
2654125-90J11-000 Upper Thrust MountUpper Thrust Mount
-
2754148-90J11-0EP Upper Mount CoverUpper Mount Cover
-
2809116-10176-000 Bolt (10x44)Bolt (10x44)
-
2909159-12014-000 Nut (12x17)Nut (12x17)
-
3009160-12110-000 Washer (12.5x22x3.0)Washer (12.5x22x3.0)
