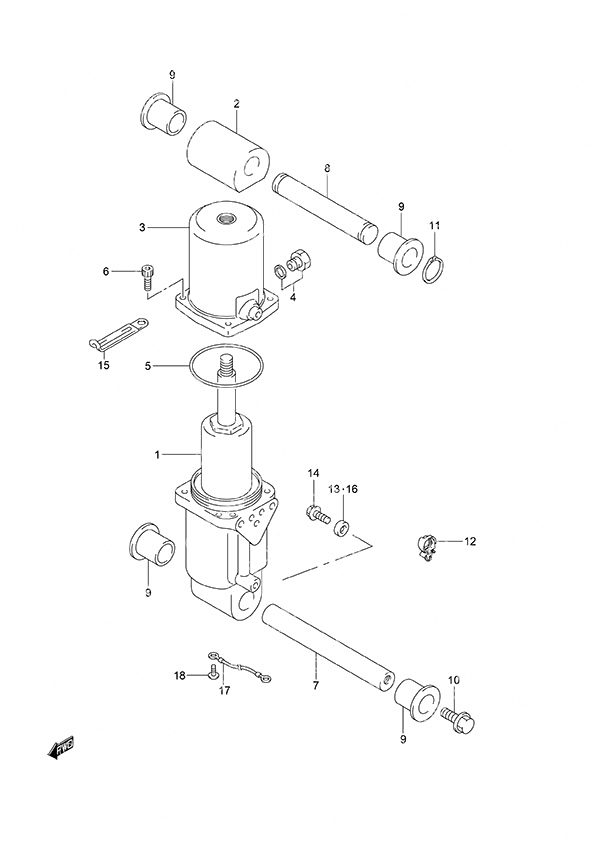

Fig. 62 - Trim Cylinder для Suzuki DF 115A - 2014 года выпуска

-
№АртикулНазвание
-
148400-90J03-000 PTT Manifold AssemblyPTT Manifold Assembly
-
248611-90J00-000 Metal JointMetal Joint
-
348571-87L01-000 Reservoir TankReservoir Tank
-
448572-87J10-000 PlugPlug
-
548557-90J00-000 O-RingO-Ring
-
648862-87J20-000 Reservoir Tank BoltReservoir Tank Bolt
-
748121-90J00-000 Tilt Cylinder Lower ShaftTilt Cylinder Lower Shaft
-
848321-90J00-000 Tilt Cylinder Upper ShaftTilt Cylinder Upper Shaft
-
948326-95E00-000 Tilt Cylinder Lower BushingTilt Cylinder Lower Bushing
-
1009116-10179-000 Bolt (10x35)Bolt (10x35)
-
1109380-22015-000 CirclipCirclip
-
1209403-20308-000 ClipClip
-
1355321-87J01-000 Aluminum AnodeAluminum Anode
-
1409103-06281-000 Bolt (6x14)Bolt (6x14)
-
1529404-93J11-000 Clamp (L:65)Clamp (L:65)
-
1655321-87J11-000 Magnesium Anode
Opt: Fresh Water Use OnlyMagnesium Anode
Opt: Fresh Water Use Only -
1736895-87D10-000 Wire Lead (L:310)
PTT to AnodeWire Lead (L:310)
PTT to Anode -
1809125-05050-000 Screw (5x8)Screw (5x8)
