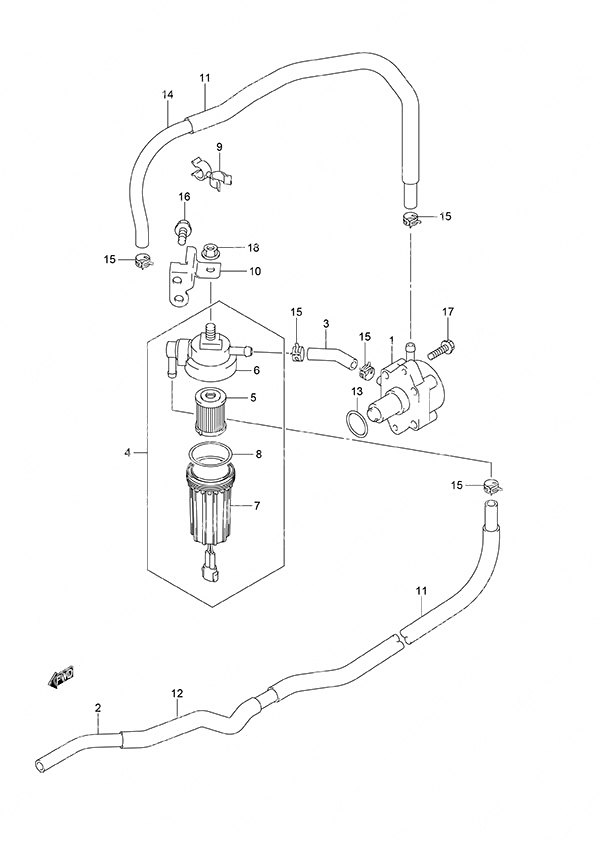

Fig. 15 - Fuel Pump для Suzuki DF 115A - 2014 года выпуска`
-
№АртикулНазвание
-
115100-90J11-000 Fuel Pump AssemblyFuel Pump Assembly
-
215190-92J00-000 Fuel Hose
Joint to FilterFuel Hose
Joint to Filter -
309343-70503-600 Fuel Hose (7x12x600)
Filter to Pump
L:600->60Fuel Hose (7x12x600)
Filter to Pump
L:600->60 -
415410-92J01-000 Fuel Filter AssemblyFuel Filter Assembly
-
515412-92J00-000 • Fuel Filter• Fuel Filter
-
615411-92J00-000 • Fuel Filter Cap• Fuel Filter Cap
-
715413-92J00-000 • Fuel Filter Case• Fuel Filter Case
-
815415-92J00-000 • Fuel Filter Seal• Fuel Filter Seal
-
909408-00050-000 ClipClip
-
1015421-92J00-000 Fuel Filter BracketFuel Filter Bracket
-
1118498-96J21-000 Hose Protector (13.5x16.5x370)Hose Protector (13.5x16.5x370)
-
1218498-99E11-000 Hose Protector (L:610)
L:610->180Hose Protector (L:610)
L:610->180 -
1309280-26005-000 O-RingO-Ring
-
1415192-92J00-000 Fuel Hose
Pump to SeparatorFuel Hose
Pump to Separator -
1509401-11423-000 ClipClip
-
1601550-08207-000 Bolt (8x20)Bolt (8x20)
-
1701550-06257-000 BoltBolt
-
1808316-10087-000 NutNut
