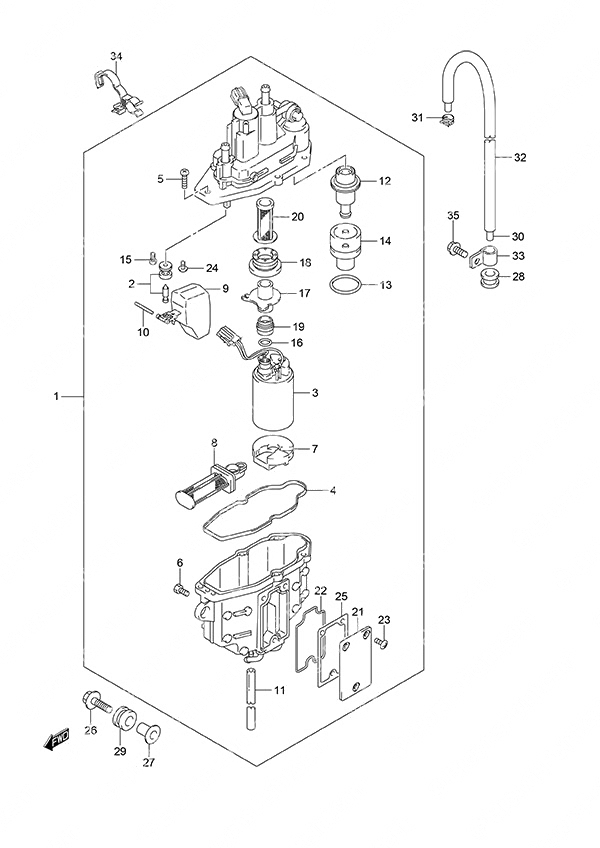

Fig. 13 - Fuel Vapor Separator для Suzuki DF 115A - 2014 года выпуска`
-
№АртикулНазвание
-
115600-92J02-000 Replaced by 15600-92J40Replaced by 15600-92J40
-
213370-88L10-000 • Needle Valve Assembly• Needle Valve Assembly
-
315200-92J20-000 • Fuel Pump Assembly• Fuel Pump Assembly
-
415626-92J01-000 • Seal• Seal
-
515628-99E00-000 • Screw (L:15)• Screw (L:15)
-
615629-99E10-000 • Drain Screw• Drain Screw
-
715641-88L00-000 • Spacer• Spacer
-
815642-88L00-000 • Fuel Filter• Fuel Filter
-
915650-99E00-000 • Float• Float
-
1015654-88L00-000 • Pin• Pin
-
1115683-87J00-000 • Drain Hose (L:120)• Drain Hose (L:120)
-
1215760-88L00-000 • Fuel Pressure Regulator• Fuel Pressure Regulator
-
1315644-88L00-000 • O-Ring• O-Ring
-
1415645-88L00-000 • Regulator Holder• Regulator Holder
-
1502112-0408A-000 • Screw• Screw
-
1615648-92J00-000 • Ring• Ring
-
1715643-88L10-000 • Joint• Joint
-
1815641-88L31-000 • Bushing• Bushing
-
1915641-88L51-000 • Bushing• Bushing
-
2015642-88L10-000 • Fuel Filter• Fuel Filter
-
2115612-88L00-000 • Vapor Separator Cover• Vapor Separator Cover
-
2215613-88L00-000 • O-Ring• O-Ring
-
2315614-88L00-000 • Screw• Screw
-
2402142-0408B-000 • Screw (4x8)• Screw (4x8)
-
2515613-92J00-000 • Gasket• Gasket
-
2609116-06202-000 Bolt w/Washer (6x25)Bolt w/Washer (6x25)
-
2709169-06090-000 WasherWasher
-
2809320-08076-000 GrommetGrommet
-
2909320-09053-000 CushionCushion
-
3009352-50005-00B Hose (5x8.2x2000)
L:2000->680Hose (5x8.2x2000)
L:2000->680 -
3109401-08412-000 ClipClip
-
3218498-88L00-000 Evap Hose Protector (L:610)Evap Hose Protector (L:610)
-
3309403-13408-000 ClampClamp
-
3409408-00302-000 ClampClamp
-
3501550-06127-000 Bolt (6x12)Bolt (6x12)
