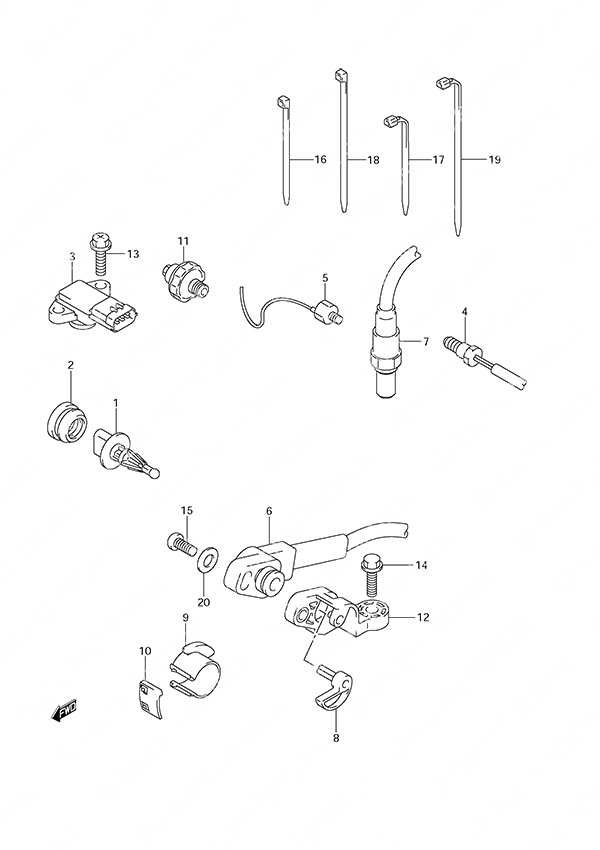

Fig. 29 - Sensor для Suzuki DF 140A - 2013 года выпуска`
-
№АртикулНазвание
-
113650-52G00-000 Inlet Air Temp SensorInlet Air Temp Sensor
-
213655-87J00-000 Air Temp Sensor GrommetAir Temp Sensor Grommet
-
318590-68H00-000 MAP SensorMAP Sensor
-
434830-87J20-000 Temp Sensor Assy
ExhaustTemp Sensor Assy
Exhaust -
518640-78G00-000 Knock Sensor AssemblyKnock Sensor Assembly
-
634840-98J03-000 Trim Sensor AssemblyTrim Sensor Assembly
-
718213-98J30-000 Oxygen SensorOxygen Sensor
-
834841-92J00-000 Trim Sensor LeverTrim Sensor Lever
-
999103-11251-000 Trim Sensor Upper CamTrim Sensor Upper Cam
-
1099103-11252-000 Trim Sensor Lower CamTrim Sensor Lower Cam
-
1137820-99E02-000 Oil Pressure SwitchOil Pressure Switch
-
1234845-92J00-000 Trim Sensor BracketTrim Sensor Bracket
-
1302162-05207-000 ScrewScrew
-
1401550-06207-000 Bolt (6x20)Bolt (6x20)
-
1509125-05046-000 Screw (5x12)Screw (5x12)
-
1609407-10404-000 Clamp (L:100)Clamp (L:100)
-
1709407-11401-000 Clamp (L:95)Clamp (L:95)
-
1809407-14407-000 Clamp (L:145)Clamp (L:145)
-
1909407-18402-000 Clamp (L:165)Clamp (L:165)
-
2034846-87L00-000 Trim Sensor WasherTrim Sensor Washer
