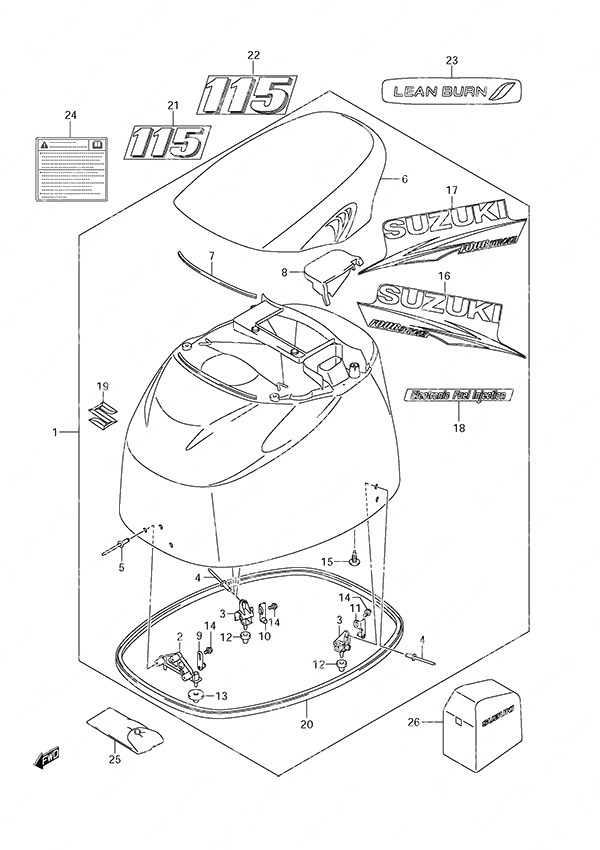

Fig. 60 - Engine Cover для Suzuki DF 115A - 2013 года выпуска`
-
№АртикулНазвание
-
161400-90855-0EP Engine Cover SetEngine Cover Set
-
261621-87D20-000 • Front Fastener Bracket• Front Fastener Bracket
-
361644-90J20-000 • Rear Fastener Bracket• Rear Fastener Bracket
-
409229-04025-000 • Rivet• Rivet
-
509229-04025-000 • Rivet• Rivet
-
661430-92800-0EP • Tilt Up Handle• Tilt Up Handle
-
761438-92J11-000 • Tilt Up Handle Seal• Tilt Up Handle Seal
-
861439-92J10-000 • Tilt Up Handle Seal• Tilt Up Handle Seal
-
961610-93J00-000 • Fastener• Fastener
-
1061680-90J01-000 • Starboard Rear Fastener• Starboard Rear Fastener
-
1161690-90J01-000 • Port Rear Fastener• Port Rear Fastener
-
1209329-10024-000 • Cushion• Cushion
-
1309329-10025-000 • Cushion• Cushion
-
1401550-06127-000 • Bolt (6x12)• Bolt (6x12)
-
1503542-06169-000 • Screw• Screw
-
1661443-87L20-000 • Starboard Engine Cover Stripe• Starboard Engine Cover Stripe
-
1761453-87L20-000 • Port Engine Cover Stripe• Port Engine Cover Stripe
-
1861446-87L12-000 • EFI Decal• EFI Decal
-
1977811-63J00-0PG • Chrome S Emblem• Chrome S Emblem
-
2061112-92J10-000 • Side Cover Rubber• Side Cover Rubber
-
2161422-90J32-000 Front Emblem Mark (115)Front Emblem Mark (115)
-
2261435-90J82-000 Rear Emblem Mark (115)Rear Emblem Mark (115)
-
2361471-98J00-000 Lean Burn DecalLean Burn Decal
-
2461458-99E60-000 Engine Cover LabelEngine Cover Label
-
2509800-81841-000 Tool SetTool Set
-
2668110-87L00-000 Weather Cover (NLA)
OptionalWeather Cover (NLA)
Optional
