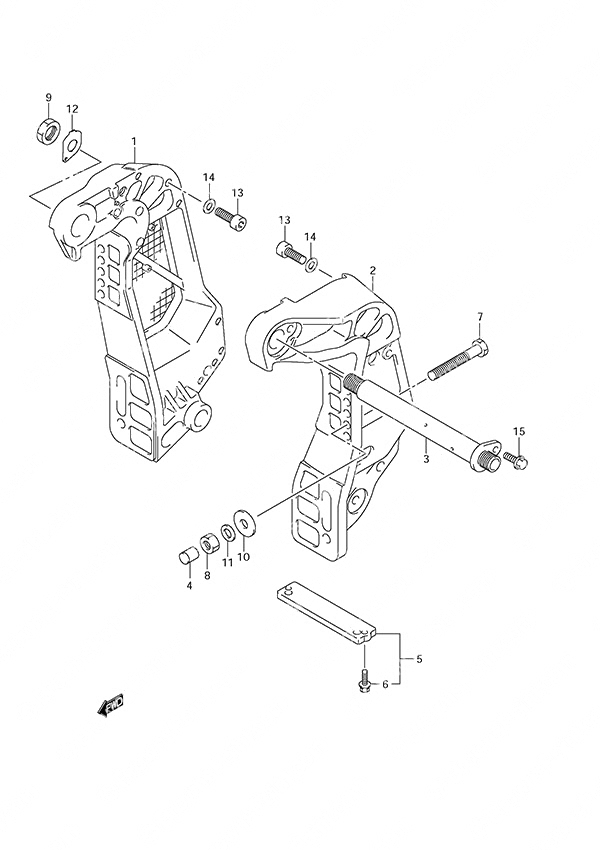

Fig. 44 - Clamp Bracket для Suzuki DF 115A - 2013 года выпуска`
-
№АртикулНазвание
-
141111-90J12-0EP Starboard Clamp Bracket (NLA)Starboard Clamp Bracket (NLA)
-
241121-90J20-0EP Port Clamp Bracket (NLA)Port Clamp Bracket (NLA)
-
341130-92J30-000 Clamp Bracket ShaftClamp Bracket Shaft
-
441153-94500-000 Transom Bolt CapTransom Bolt Cap
-
555320-94900-000 Protection Anode SetProtection Anode Set
-
609116-06121-000 • Bolt (6x25)• Bolt (6x25)
-
709100-12091-000 Transom Bolt (12x115)Transom Bolt (12x115)
-
809159-12014-000 Nut (12x17)Nut (12x17)
-
909159-22006-000 NutNut
-
1009160-12044-000 Washer (12.5x35x3.2)Washer (12.5x35x3.2)
-
1109160-12110-000 Washer (12.5x22x3.0)Washer (12.5x22x3.0)
-
1241135-92J00-000 Clamp Bracket Shaft WasherClamp Bracket Shaft Washer
-
1309106-10065-000 Bolt (10x20)Bolt (10x20)
-
1409160-10082-000 Washer (10.5x19x2.0)Washer (10.5x19x2.0)
-
1509116-08137-000 Bolt (8x22)Bolt (8x22)
