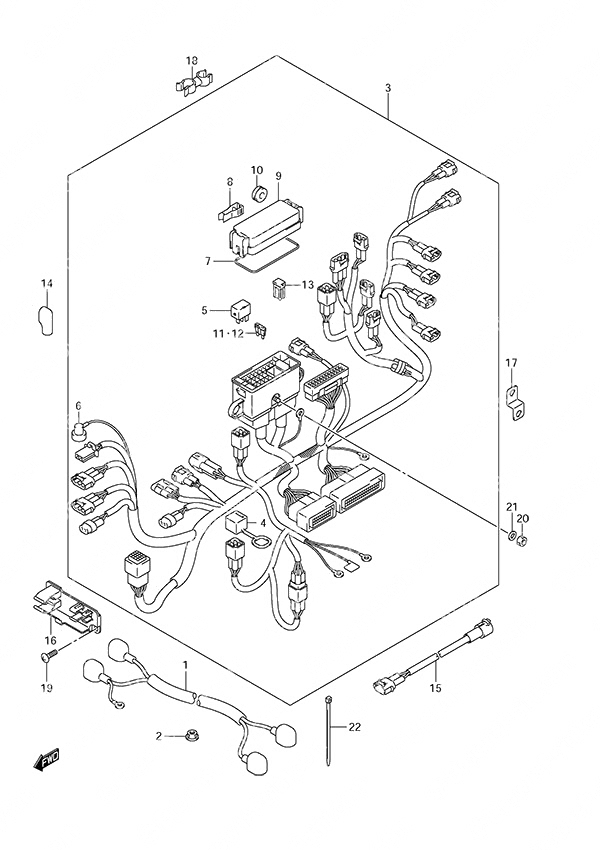

Fig. 38 - Harness для Suzuki DF 115A - 2013 года выпуска`
-
№АртикулНазвание
-
133810-90J21-000 Starter Motor CableStarter Motor Cable
-
208316-10087-000 NutNut
-
336610-92J00-000 Wiring Harness AssemblyWiring Harness Assembly
-
433634-96J00-000 • Service Connector Cap• Service Connector Cap
-
538860-76F01-000 • Relay• Relay
-
636618-43410-000 • Oil Pressure Switch Cap (NLA)• Oil Pressure Switch Cap (NLA)
-
736721-96J00-000 • Upper Cover O-Ring• Upper Cover O-Ring
-
836737-96J00-000 • Fuse Puller(NLA)• Fuse Puller(NLA)
-
936738-88L00-000 • Fuse Case Upper Cover• Fuse Case Upper Cover
-
1009320-08021-000 • Cushion• Cushion
-
1109481-15501-000 • 15 Amp Fuse• 15 Amp Fuse
-
1209481-30501-000 • 30 Amp Fuse• 30 Amp Fuse
-
1309481-60401-000 • 60 Amp Fuse• 60 Amp Fuse
-
1436612-96J00-000 Terminal CapTerminal Cap
-
1536611-92J00-000 Wiring Sub Harness AssemblyWiring Sub Harness Assembly
-
1636616-90J10-000 Remocon Connector HolderRemocon Connector Holder
-
1736617-93J10-000 Harness BracketHarness Bracket
-
1809408-00111-000 Clamp (NLA)Clamp (NLA)
-
1902142-06167-000 Cross Screw (6x16)Cross Screw (6x16)
-
2008310-00067-000 NutNut
-
2108321-01067-000 Lock WasherLock Washer
-
2209407-10404-000 Clamp (L:100)Clamp (L:100)
