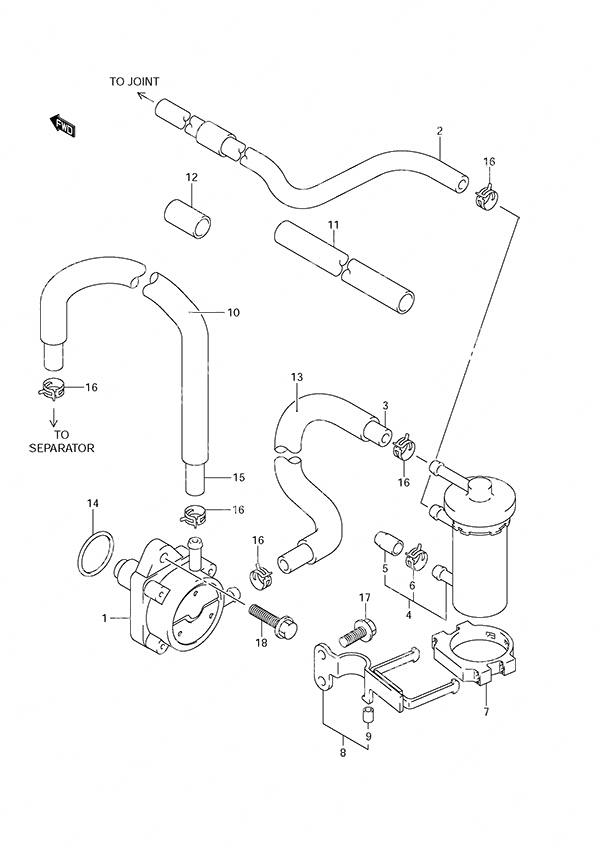

Fig. 11 - Fuel Pump для Suzuki DF 140 - 2012 года выпуска`
-
№АртикулНазвание
-
115100-90J11-000 Fuel Pump AssemblyFuel Pump Assembly
-
215190-90J30-000 Fuel Hose
Joint to FilterFuel Hose
Joint to Filter -
315192-90J11-000 Fuel Hose
Filter to PumpFuel Hose
Filter to Pump -
415410-87J30-000 Fuel FilterFuel Filter
-
515419-87J00-000 • Fuel Filter Cap• Fuel Filter Cap
-
609401-11423-000 • Clip• Clip
-
715422-96J00-000 Fuel Filter ClampFuel Filter Clamp
-
815420-90J30-000 Fuel Filter Bracket (NLA)Fuel Filter Bracket (NLA)
-
909320-05016-000 • Cushion (NLA)• Cushion (NLA)
-
1018498-99E11-000 Hose Protector (L:610)
L:610->450Hose Protector (L:610)
L:610->450 -
1118498-99E11-000 Hose Protector (L:610)
L:600->510Hose Protector (L:610)
L:600->510 -
1218498-99E11-000 Hose Protector (L:610)
L:610->180Hose Protector (L:610)
L:610->180 -
1318498-99E11-000 Hose Protector (L:610)
L:610->230Hose Protector (L:610)
L:610->230 -
1409280-26005-000 O-RingO-Ring
-
1509343-70503-600 Fuel Hose (7x12x600)
Pump to Separator
L:600->540Fuel Hose (7x12x600)
Pump to Separator
L:600->540 -
1609401-11423-000 ClipClip
-
1701550-06167-000 Bolt (6x16)Bolt (6x16)
-
1801550-06257-000 BoltBolt
