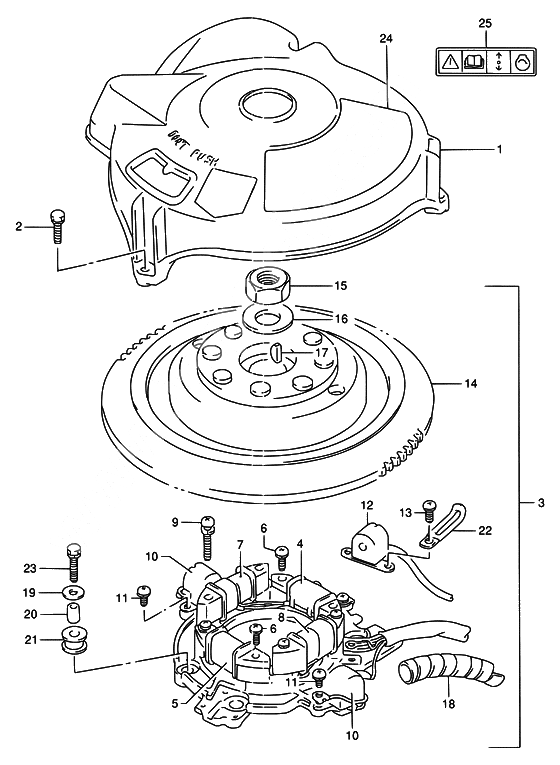

Magneto для Suzuki DT90TC Y - 2000 года выпуска`
-
№АртикулНазвание
-
111511-87E00-000 Крышка зажиганияКрышка зажигания
-
202162-06257-000 Bolt
BoltBolt
Bolt -
332101-87E10-000 Статор зажиганияСтатор зажигания
-
432140-87E00-000 Катушка магнитная
Coil, magneto primaryКатушка магнитная
Coil, magneto primary -
532140-87D20-000 Катушка магнитная
Coil, magneto primaryКатушка магнитная
Coil, magneto primary -
602112-36203-000 БолтБолт
-
602112-3620A-000 БолтБолт
-
732120-87E10-000 Катушка аккамулятора
Coil, battery charging no.1Катушка аккамулятора
Coil, battery charging no.1 -
832120-87E10-000 Катушка аккамулятора
Coil, battery charging no.1Катушка аккамулятора
Coil, battery charging no.1 -
902112-36353-000 БолтБолт
-
1032160-87D11-000 Катушка импульсная
Coil, ign timingКатушка импульсная
Coil, ign timing -
1102112-75127-000 БолтБолт
-
1232150-87E20-000 Датчик
Coil, gear countingДатчик
Coil, gear counting -
1302112-35127-000 Винт 5X12
Screw, countingВинт 5X12
Screw, counting -
1432102-87E10-000 МаховикМаховик
-
1509140-18007-000 ГайкаГайка
-
1609160-18011-000 ШайбаШайба
-
1708341-31059-000 Шпонка 5мм
KeyШпонка 5мм
Key -
1838423-95510-000 Tube,150Tube,150
-
1833833-91J00-000 Tube,150Tube,150
-
1909160-06052-000 Шайба
Washer (6.5x16x1.2)Шайба
Washer (6.5x16x1.2) -
2009180-06250-000 SpacerSpacer
-
2109320-08044-000 CushionCushion
-
2209404-06432-000 Clamp (l:80)
Clamp (l:80)Clamp (l:80)
Clamp (l:80) -
2301570-06257-000 BoltBolt
-
2461911-87E00-000 Маркировка аварийная
Mark, emergency starting instructionsМаркировка аварийная
Mark, emergency starting instructions -
2569711-93E00-000 НаклейкаНаклейка
-
2569711-93E10-000 НаклейкаНаклейка
