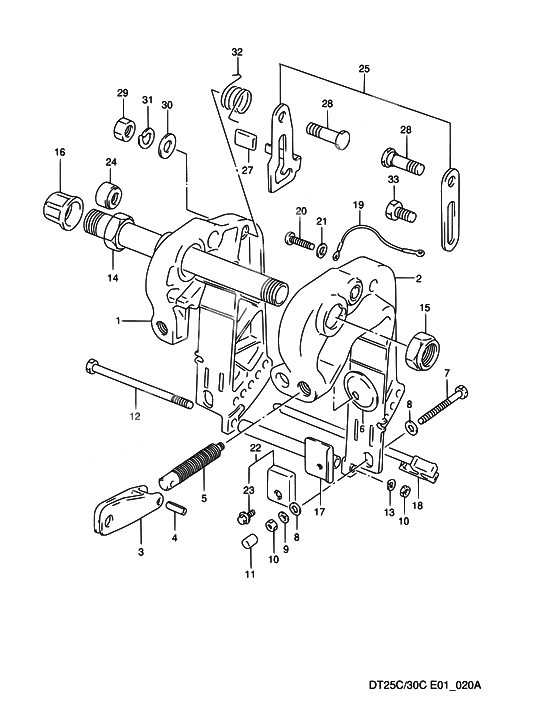

Clamp bracket для Suzuki DT25C Y - 2000 года выпуска`
-
№АртикулНазвание
-
141110-95D20-0ED Кронштейн SКронштейн S
-
141111-95D90-0ED Кронштейн SКронштейн S
-
241120-95D30-0ED Кронштейн PКронштейн P
-
241121-95D12-0ED Кронштейн PКронштейн P
-
341212-93000-0ED Стубцина рукояткиСтубцина рукоятки
-
341212-93001-0ED Стубцина рукояткиСтубцина рукоятки
-
409205-06007-000 Pin
Pin (6x27)Pin
Pin (6x27) -
541211-93900-000 Шпилька
Screw, clamp, l:68OPTШпилька
Screw, clamp, l:68OPT -
541211-93920-000 Шпилька
Screw, clamp, l:90Шпилька
Screw, clamp, l:90 -
641213-98100-000 Плата струбцины
Plate, clampПлата струбцины
Plate, clamp -
709100-08239-000 Bolt (8x90)Bolt (8x90)
-
709100-08311-000 Bolt (8x90)Bolt (8x90)
-
809160-08081-000 Шайба
Washer, clutch leverШайба
Washer, clutch lever -
909162-08007-000 Washer lock
Lock washerWasher lock
Lock washer -
1009140-08016-000 ГайкаГайка
-
1009140-08023-XC0 ГайкаГайка
-
1141153-96300-000 Наконечник болтаНаконечник болта
-
1209100-08295-000 Bolt (8x165)Bolt (8x165)
-
1209100-08313-000 Bolt (8x165)Bolt (8x165)
-
1309162-08007-000 Washer lock
Lock washerWasher lock
Lock washer -
1441130-96350-000 Вал кронштейна
Shaft, clamp bracketВал кронштейна
Shaft, clamp bracket -
1441130-91L00-000 Вал кронштейнаВал кронштейна
-
1509159-22003-000 ГайкаГайка
-
1509159-22006-000 ГайкаГайка
-
1641151-94500-000 Крышка кронштейнаКрышка кронштейна
-
1741310-96310-000 Штанга кронштейна
Rod, clamp brkt lowerШтанга кронштейна
Rod, clamp brkt lower -
1845420-95D03-000 Штифт гидроподъемникаШтифт гидроподъемника
-
1845420-95D04-000 Штифт гидроподъемникаШтифт гидроподъемника
-
1936894-95201-000 ПроводПровод
-
2009125-05050-000 Винт 5X8Винт 5X8
-
2109161-05114-000 Шайба
Washer (5.2x11.0x1.0)Шайба
Washer (5.2x11.0x1.0) -
2255320-95310-000 Комплект цинковый
Zinc, protectionКомплект цинковый
Zinc, protection -
2255320-95311-000 Комплект цинковыйКомплект цинковый
-
2309116-06092-000 Bolt
Bolt (6x16)Bolt
Bolt (6x16) -
2309116-06094-000 BoltBolt
-
2441161-94400-000 Уплотение кабеля
Seal, steering cableOPTУплотение кабеля
Seal, steering cableOPT -
2541200-95D00-000 Рычаг блокировки наклона
Arm, tilt lockРычаг блокировки наклона
Arm, tilt lock -
2741225-94400-000 Ручка резиновая
Rubber, tilt lock leverРучка резиновая
Rubber, tilt lock lever -
2809111-10055-000 BoltBolt
-
2809111-10068-000 BoltBolt
-
2909140-10031-000 ГайкаГайка
-
3009160-10082-000 Gasket (10.5x19x2)
WasherGasket (10.5x19x2)
Washer -
3109162-10005-000 Washer lock
Lock washerWasher lock
Lock washer -
3209448-29015-000 ПружинаПружина
-
3309111-10032-000 Bolt (10x20.4)Bolt (10x20.4)
-
3309111-10067-000 Bolt (10x20.4)Bolt (10x20.4)
Все узлы модели:
-
Cylinder
NOTE : COLOR:0ED (GRAY) - Crankshaft
- Exhaust tube
-
Inlet case
NOTE : COLOR : 0ED (GRAY) -
Fuel pump
NOTE : REFER TO FIG.8 (C-3) FOR MODEL:95~00 -
Fuel pump
(MODEL:95~00) -
Oil pump
NOTE : REFER TO FIG.9A(C-5) FOR MODEL:95~00 -
Oil pump
(MODEL:95~00) -
Water pump
NOTE : COLOR : 0ED (GRAY) - Throttle control
- Oil tank
-
Clamp bracket
(~MODEL:93), NOTE : COLOR : 0ED (GRAY) REFER TO FIG.20A(E-4) FOR MODEL:94~00 - • Clamp bracket
(MODEL:94~00)(*), NOTE : (*) MODEL:94 DT25C:461698~ DT25AC:461051~ DT30C:461459~ -
Swivel bracket
NOTE : COLOR : 02M (SILVER) 0ED (GRAY) -
Drive shaft housing
NOTE : COLOR : 0ED (GRAY) -
Under cover
NOTE : COLOR : 0ED (GRAY) -
Engine cover
(MODEL:88~93/DT30C), NOTE : COLOR : 0ED (GRAY) 26G (BLACK) 70G (764)(019) 019 (BLACK) 764 (GOLD) -
Engine cover
(MODEL:98~00 DT25C/30C), NOTE : COLOR : 0ED (GRAY) -
Optional : remote control
NOTE : COLOR : 0ED (GRAY) REFER TO FIG.42(H-4) FOR MODEL:93~00 -
Optional : remote control
(MODEL:93~00), NOTE : COLOR : 0ED (GRAY) -
Opt:tiller handle
(MODEL:93~00) - Opt : tie rod
- Optional
- Clutch
-
Transmission
NOTE : COLOR : 0ED (GRAY) -
Gear case
NOTE : COLOR : 0ED (GRAY) 019 (BLACK) -
Starting motor
NOTE : COLOR : 0ED (GRAY) - Magneto
- Magneto
- Harness
-
Opt:electrical
(FOR MANUAL STARTER)(1) -
Opt:electrical
(FOR MANUAL STARTER)(2) -
Opt:electrical
(1) -
Opt:electrical
(2) - Opt:meter
- Opt:panel switch
-
Carburetor assy
(DT30C/25AC E34), NOTE : REFER TO FIG.6 (B- 9) FOR DT25C -
Carburetor assy
(DT25C) - Equipo electrico
- Feed set fuel
-
Handle bars
NOTE : COLOR : 0ED (GRAY) REFER TO FIG.30(F-8) FOR MODEL:93~00 -
Handle bars
(MODEL:93~00), NOTE : COLOR : 0ED (GRAY) -
Starter assy recoil
NOTE : COLOR : 0ED (GRAY) -
Tank fuel
NOTE : REFER TO FIG.32(F-11) FOR E28 REFER TO FIG.33(F-12) FOR PLASTIC,25L -
Tank fuel
(E28) -
Tank fuel
(PLASTIC)
