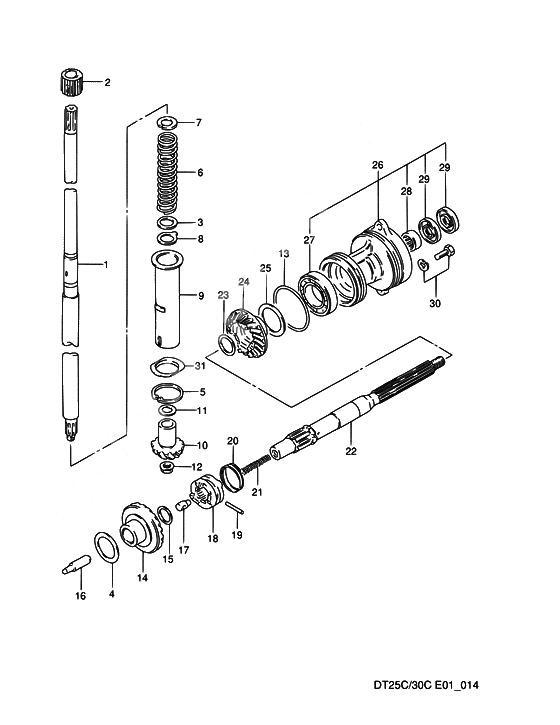

Transmission для Suzuki DT25C Y - 2000 года выпуска
-
№АртикулНазвание
-
157110-95D03-000 Торсионный вал (L)
Shaft, drive (l)Торсионный вал (L)
Shaft, drive (l) -
157110-95D13-000 Торсионный вал (S)
Shaft, drive (s)Торсионный вал (S)
Shaft, drive (s) -
157110-95D23-000 Торсионный вал (UL)
Shaft, drive (ul)Торсионный вал (UL)
Shaft, drive (ul) -
257130-94301-000 Втулка вала
Bush, dirve shaftВтулка вала
Bush, dirve shaft -
308211-20253-000 Шайба - опораШайба - опора
-
409160-25032-000 Шайба упорная
Shim (25x36x1.1)Шайба упорная
Shim (25x36x1.1) -
409160-25033-000 Шайба упорная
Shim (25x36x1.2)Шайба упорная
Shim (25x36x1.2) -
409160-25034-000 Шайба упорная
Shim (25x36x1.3)Шайба упорная
Shim (25x36x1.3) -
409160-25035-000 Шайба
Shim (25x36x1.4)Шайба
Shim (25x36x1.4) -
409181-25190-000 Шайба
Shim (25x36x0.8)Шайба
Shim (25x36x0.8) -
409181-25248-000 Шайба
Shim (25x36x0.9)Шайба
Shim (25x36x0.9) -
409181-25251-000 Шайба T:1.0
Shim (25x36x1.0)Шайба T:1.0
Shim (25x36x1.0) -
409181-25268-000 Шайба
Shim (25x36x1.5)Шайба
Shim (25x36x1.5) -
508331-41406-000 CirclipCirclip
-
609440-25002-000 Пружина валаПружина вала
-
709166-17005-000 Шайба
Washer, thrustШайба
Washer, thrust -
809167-20021-000 Шайба
Washer (20.5x25.5x2.0)Шайба
Washer (20.5x25.5x2.0) -
957133-96302-000 Хомут пружины
Collar, pre load springХомут пружины
Collar, pre load spring -
1057311-96311-000 Шестерня торсионного валаШестерня торсионного вала
-
1057311-91L00-000 Шестерня торсионного валаШестерня торсионного вала
-
1108211-15203-000 Шайба
Washer (15x20x2.0)Шайба
Washer (15x20x2.0) -
1108211-15204-000 Шайба - опора
Washer (15x20x2.2)Шайба - опора
Washer (15x20x2.2) -
1109160-15030-000 Шайба =
Washer (15x20x1.7)Шайба =
Washer (15x20x1.7) -
1109160-15031-000 Шайба =
Washer (15x20x1.8)Шайба =
Washer (15x20x1.8) -
1109160-15032-000 Шайба =
Washer (15x20x1.9)Шайба =
Washer (15x20x1.9) -
1109160-15033-000 Шайба =
Washer (15x20x2.1)Шайба =
Washer (15x20x2.1) -
1209159-08046-000 Гайка
Nut, pinionГайка
Nut, pinion -
1309280-75002-000 Кольцо корпуса подшипникаКольцо корпуса подшипника
-
1457510-96312-000 Шестерня переднего ходаШестерня переднего хода
-
1457510-91L00-000 Шестерня переднего ходаШестерня переднего хода
-
1409181-16008-000 Шестерня переднего ходаШестерня переднего хода
-
1509181-16184-000 Шайба (16X24X1.5)
Washer (16x24x1.5)Шайба (16X24X1.5)
Washer (16x24x1.5) -
1657631-96301-000 ТолкательТолкатель
-
1709209-08016-000 Pin
Pin, pushPin
Pin, push -
1857621-96310-000 Переключатель
Shfter, clutch dogПереключатель
Shfter, clutch dog -
1857621-91L10-000 ПереключательПереключатель
-
1909202-05021-000 Штифт
Pin, clutch dog shifterШтифт
Pin, clutch dog shifter -
2009440-35004-000 Пружина
Spring, dogПружина
Spring, dog -
2109440-07041-000 ПружинаПружина
-
2257610-96310-000 Гребной валГребной вал
-
2257610-96311-000 Гребной валГребной вал
-
2309160-20068-000 ШайбаШайба
-
2309160-20069-000 ШайбаШайба
-
2309160-20070-000 ШайбаШайба
-
2309160-20071-000 ШайбаШайба
-
2309160-20072-000 ШайбаШайба
-
2309160-20073-000 ШайбаШайба
-
2457521-96312-000 Gear, reverse
Gear, reverseGear, reverse
Gear, reverse -
2457521-91L00-000 Gear, reverseGear, reverse
-
2409440-07074-000 Gear, reverseGear, reverse
-
2508221-30404-000 Shim
Shim (30x40x0.2)Shim
Shim (30x40x0.2) -
2509181-30158-000 Thrust washer (t:0.5)
Shim (30x40x0.5)Thrust washer (t:0.5)
Shim (30x40x0.5) -
2509181-30162-000 Thrust washer (t:0.8)
Shim (30x40x0.8)Thrust washer (t:0.8)
Shim (30x40x0.8) -
2509181-30167-000 Шайба
Thrust washerШайба
Thrust washer -
2656120-96331-0ED Корпус
Housing, propeller shaft brgКорпус
Housing, propeller shaft brg -
2656120-96332-0ED КорпусКорпус
-
2708113-60060-000 Подшипник
Bearing, rev gearПодшипник
Bearing, rev gear -
2809263-20047-000 Подшипник 20X26X20
BearingПодшипник 20X26X20
Bearing -
2909289-20009-000 СальникСальник
-
3009117-06049-000 Bolt
Bolt (6x25)Bolt
Bolt (6x25) -
3157134-96301-000 Барьер шестерни
Partition, oil chamberБарьер шестерни
Partition, oil chamber
