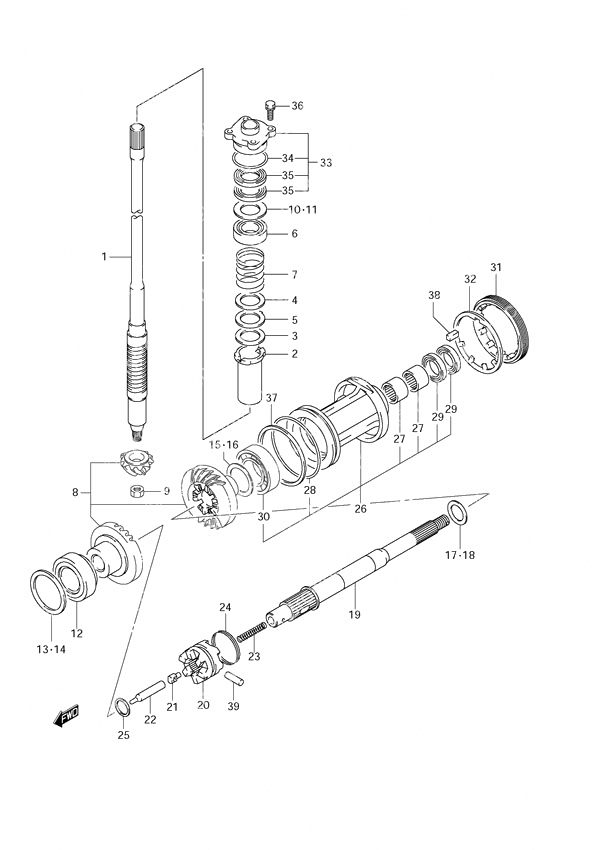

Fig. 45 - Transmission для Suzuki DF 60 - 2000 года выпуска`
![](/wa-data/public/shop/sheme/suzuki/outboard/dd2975cf-ca66-4eea-a723-6d1b950f05cf.png)
-
№АртикулНазвание
-
157110-99E10-000 Drive Shaft (L)Drive Shaft (L)
-
257133-87E00-000 Drive Shaft CollarDrive Shaft Collar
-
357134-87E10-000 Drive Shaft Collar ProtectorDrive Shaft Collar Protector
-
409160-31005-000 Washer (31x39x2.0)Washer (31x39x2.0)
-
509169-33001-000 Washer (33x40x2.0)Washer (33x40x2.0)
-
609265-25046-000 Bearing (25x52x19.25)Bearing (25x52x19.25)
-
709440-38006-000 SpringSpring
-
857300-99810-000 Pinion & Gear Set (NLA)Pinion & Gear Set (NLA)
-
909140-12034-000 Pinion NutPinion Nut
-
1057500-87873-000 Drive Shaft Shim SetDrive Shaft Shim Set
-
11-109181-41003-000 • Shim (0.60)• Shim (0.60)
-
11-209181-41004-000 • Shim (0.65)• Shim (0.65)
-
11-309181-41005-000 • Shim (0.70)• Shim (0.70)
-
11-409181-41006-000 • Shim (0.75)• Shim (0.75)
-
11-509181-40190-000 • Shim (0.80)• Shim (0.80)
-
11-609181-41008-000 • Shim (0.85)• Shim (0.85)
-
11-709181-41009-000 • Shim (0.90)• Shim (0.90)
-
11-809181-41010-000 • Shim (0.95)• Shim (0.95)
-
11-909181-40195-000 • Shim (1.00)• Shim (1.00)
-
11-1009181-41012-000 • Shim (1.05)• Shim (1.05)
-
11-1109181-41013-000 • Shim (1.10)• Shim (1.10)
-
11-1209181-41014-000 • Shim (1.15)• Shim (1.15)
-
1209265-40003-000 Bearing (40x75x26)Bearing (40x75x26)
-
1357500-87882-000 Forward Gear Shim SetForward Gear Shim Set
-
14-109181-64002-000 • Shim (0.55) (NLA)• Shim (0.55) (NLA)
-
14-209181-64003-000 • Shim (0.60) (NLA)• Shim (0.60) (NLA)
-
14-309181-64004-000 • Shim (0.65) (NLA)• Shim (0.65) (NLA)
-
14-409181-64005-000 • Shim (0.70) (NLA)• Shim (0.70) (NLA)
-
14-509181-64006-000 • Shim (0.75) (NLA)• Shim (0.75) (NLA)
-
14-609181-64007-000 • Shim (0.80) (NLA)• Shim (0.80) (NLA)
-
14-709181-64008-000 • Shim (0.85) (NLA)• Shim (0.85) (NLA)
-
14-809181-64009-000 • Shim (0.90) (NLA)• Shim (0.90) (NLA)
-
14-909181-64010-000 • Shim (0.95) (NLA)• Shim (0.95) (NLA)
-
14-1009181-64011-000 • Shim (1.00) (NLA)• Shim (1.00) (NLA)
-
1557500-87892-000 Reverse Gear Shim Set (NLA)Reverse Gear Shim Set (NLA)
-
16-109181-40195-000 • Shim (1.00)• Shim (1.00)
-
16-209181-41013-000 • Shim (1.10)• Shim (1.10)
-
16-309181-40176-000 • Shim (1.20) (NLA)• Shim (1.20) (NLA)
-
16-409181-40181-000 • Shim (1.30) (NLA)• Shim (1.30) (NLA)
-
16-509181-40182-000 • Shim (1.40) (NLA)• Shim (1.40) (NLA)
-
16-609181-40212-000 • Shim (1.50) (NLA)• Shim (1.50) (NLA)
-
16-709181-40033-000 • Shim (1.60) (NLA)• Shim (1.60) (NLA)
-
16-809181-40034-000 • Shim (1.70) (NLA)• Shim (1.70) (NLA)
-
16-909181-40035-000 • Shim (1.80) (NLA)• Shim (1.80) (NLA)
-
16-1009181-40036-000 • Shim (1.90) (NLA)• Shim (1.90) (NLA)
-
1757510-87811-000 Thrust Washer Set (NLA)Thrust Washer Set (NLA)
-
18-109181-28184-000 • Thrust Washer (1.50)• Thrust Washer (1.50)
-
18-209160-28023-000 • Thurst Washer (1.60) (NLA)• Thurst Washer (1.60) (NLA)
-
18-309160-28024-000 • Thurst Washer (1.70) (NLA)• Thurst Washer (1.70) (NLA)
-
18-409160-28025-000 • Thurst Washer (1.80) (NLA)• Thurst Washer (1.80) (NLA)
-
18-509160-28026-000 • Thurst Washer (1.90) (NLA)• Thurst Washer (1.90) (NLA)
-
18-608211-28363-000 • Thrust Washer (2.00) (NLA)• Thrust Washer (2.00) (NLA)
-
18-709160-28027-000 • Thurst Washer (2.10) (NLA)• Thurst Washer (2.10) (NLA)
-
18-808211-28364-000 • Thrust Washer (2.20) (NLA)• Thrust Washer (2.20) (NLA)
-
18-909160-28028-000 • Thurst Washer (2.30) (NLA)• Thurst Washer (2.30) (NLA)
-
18-1009160-28029-000 • Thurst Washer (2.40) (NLA)• Thurst Washer (2.40) (NLA)
-
18-1108211-28365-000 • Thrust Washer (2.50)• Thrust Washer (2.50)
-
18-1209160-28030-000 • Thurst Washer (2.60) (NLA)• Thurst Washer (2.60) (NLA)
-
18-1309160-28031-000 • Thurst Washer (2.70) (NLA)• Thurst Washer (2.70) (NLA)
-
18-1409160-28032-000 • Thurst Washer (2.80) (NLA)• Thurst Washer (2.80) (NLA)
-
18-1509160-28033-000 • Thurst Washer (2.90) (NLA)• Thurst Washer (2.90) (NLA)
-
1957610-99E00-000 Propeller Shaft AssemblyPropeller Shaft Assembly
-
2057621-99E01-000 Clutch Dog ShifterClutch Dog Shifter
-
2109209-12007-000 Push PinPush Pin
-
2257631-95542-000 Push RodPush Rod
-
2309440-11020-000 SpringSpring
-
2409440-46006-000 Clutch Dog SpringClutch Dog Spring
-
2509160-24020-000 Washer (24x33x2.5)Washer (24x33x2.5)
-
2656120-87E00-000 Propeller Shaft Bearing HousingPropeller Shaft Bearing Housing
-
2709263-28013-000 • Bearing (28x37x20)• Bearing (28x37x20)
-
2809280-86001-000 • O-Ring• O-Ring
-
2909282-28003-000 • Oil Seal• Oil Seal
-
3156122-87E00-000 Propeller Shaft StopperPropeller Shaft Stopper
-
3256123-87E00-000 Propeller Shaft WasherPropeller Shaft Washer
-
3356130-87E00-000 Drive Shaft HousingDrive Shaft Housing
-
3409280-46004-000 • O-Ring• O-Ring
-
3509282-22007-000 • Oil Seal (22x36x6)• Oil Seal (22x36x6)
-
3609117-08110-000 Bolt (8x25)Bolt (8x25)
-
3709160-86001-000 Spacer (NLA)Spacer (NLA)
-
3809421-04008-000 KeyKey
-
3909202-07003-000 Pin (7x44)Pin (7x44)
